AI专题三十三：LLM训练：GPU利用率与MFU计算方法

模型算力利用率（Model FLOPs Utilization， MFU）和硬件算力利用率（Hardware FLOPs Utilization， HFU）是评估某一模型实现对芯片计算性能利用情况的常用指标。

模型算力利用率是指：模型一次前反向计算消耗的矩阵算力与机器算力的比值
硬件算力利用率是指：考虑重计算后，模型一次前反向计算消耗的矩阵算力与机器算力的比值
注：FLOPs指浮点运算次数，FLOPS指每秒的浮点运算次数

通用transformer模型一次前反向算力计算公式如下，model FLOPs per iteration：

上述公式除以 一次迭代时间和机器算力，就是MFU，即

MFU = model FLOPs per iteration/（GPU单卡算力卡数一次迭代时间），

用公式表达如下

transformer 模型的层数为 l
隐藏层维度为 ℎ
注意力头数为 a
词表大小为 V
批次大小为 b
序列长度为 s
GPU单卡的峰值算力 F
训练使用GPU的卡数 N
训练一次迭代时间 T
在模型固定的情况下，减少卡数和一次迭代时间，可以增大MFU。所以减少训练时间就是提高MFU。

Iteration: 使用一个Batch数据对模型进行一次参数更新的过程，称为“一次训练”，“一次迭代”

如何计算FLOPs
有两种方式：

根据计算公式和模型结构手动推算
借助第三方工具：calflops、ptflops、thop、torchstat、torchsumary、fvcore
手动推导FLOPs原则：
手动推导模型的FLOPs时只推导前向传播，大部分情况默认模型后向传播的计算量是前向传播的2倍， 总共FLOPs是前向的3倍。(结论出自——https://epochai.org/blog/backward-forward-FLOP-ratio)
由于LLM模型参数过大，占用显存过多，有时候为了降低显存在训练采用将中间参数保留在内存里——激活重计算。因此推导LLM训练时FLOPs如果考虑到中间参数的激活重计算的过程，需要计算整体FLOPs需要再加一份前向计算量，即1(前向） + 2(反向）+ 1(激活重计算）= 4 倍 计算量。 （结论出自——https://arxiv.org/pdf/2205.05198.pdf）
手动推导模型的FLOPs时，优先推导整个过程计算量占大头部分，通常忽略激活函数、layer normalize，softmax等等部分计算量。

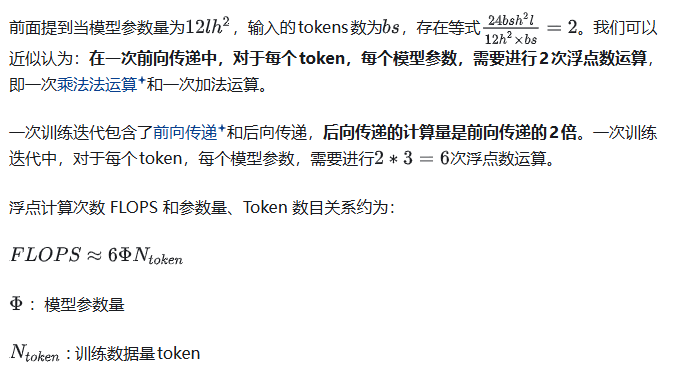

参考最简单的计算模型(LLM)FLOPs的方法

前向计算量
前置

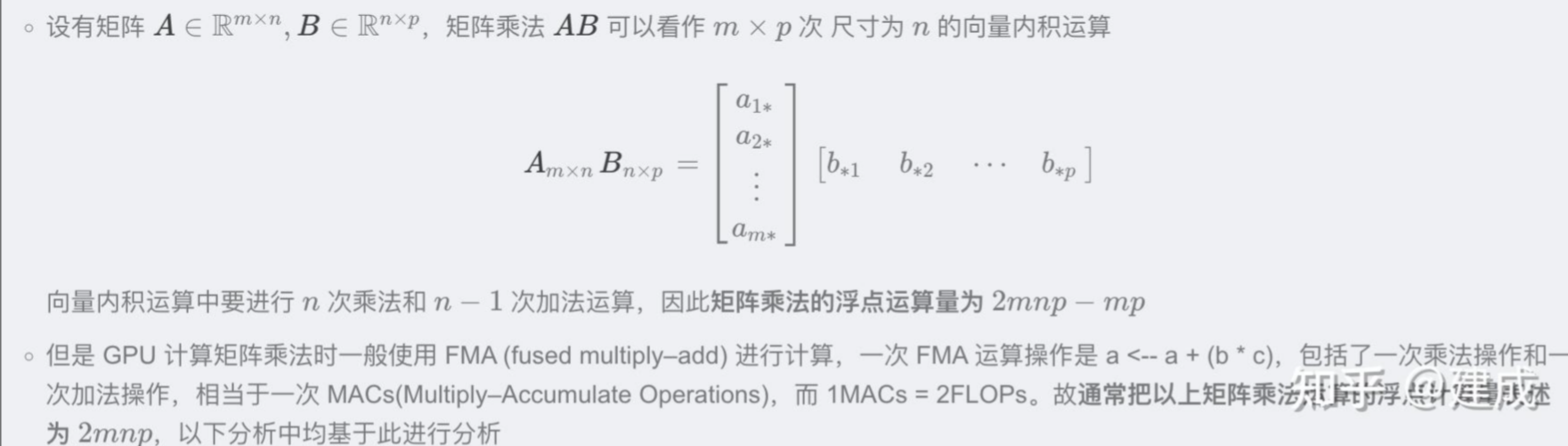

对于一般化的 [m,n]×[n,p] 矩阵，GPU 两层循环分别计算行列，因此
次行列运算，共 2mnp 次运算。

前向分成3部分

标记：

transformer 模型的层数为 l
隐藏层维度为 ℎ
注意力头数为 a
词表大小为 v
批次大小为 b
序列长度为 s
Attention

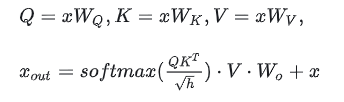

Attention 计算公式

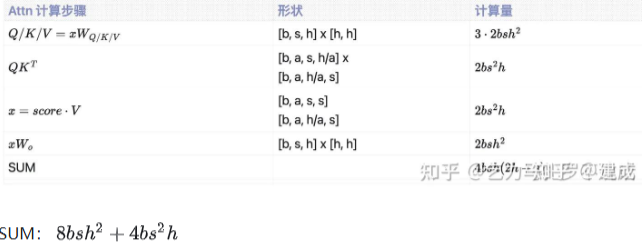

涉及 FLOPs 计算的主要是矩阵乘法，加法、乘系数、dropout 计算量较小通常忽略不计。Attention 层的矩阵乘法主要四个，分别是输入算 Q ,K ,V，QK相乘，输出四步。

MLP

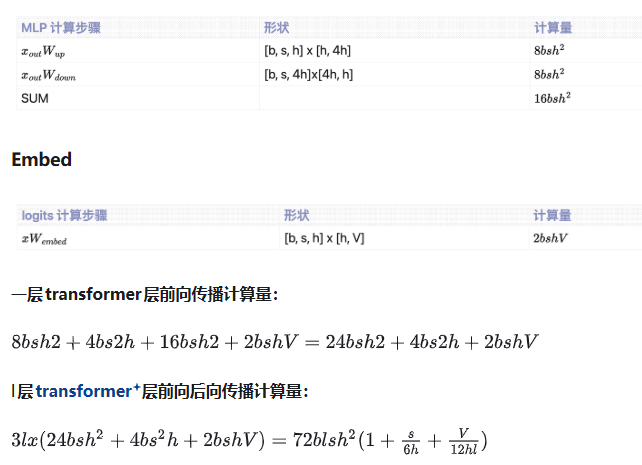

MLP 计算如下


详细见 【Transformer 基础系列】手推计算量FLOPS和训练时间

理想情况计算量估算
当隐藏维度
比较大，且远大于序列长度
时，我们可以忽略一次项，计算量可以近似为

实际情况时间估算
上面说的算理想情况：即首要考虑 GPU 前后向时算矩阵运算这个时间大头，而且 h >> s，利用率100%，不考虑更新、通信、切分、其他步骤（加载数据、log等等）。

实际情况不可能达到 100%，如果考虑到上述效率，一般要打折扣。折扣系数要看框架，目前比较高效的框架算上通信加载也就0.5 模型大通常来说折扣还会高 ，因为矩阵运算占比变大了。这里
是对应 GPU 的计算能力，K是一次训练每个参数·token需要的浮点运算（K=8 如果用重计算，K=6 如果不用）。

Megatron-LM中FLOPs计算
Efficient Large-Scale Language Model Training on GPU Clusters Using Megatron-LM https://arxiv.org/pdf/2104.04473.pdf

NVIDIA ‡Stanford University ∗Microsoft Research

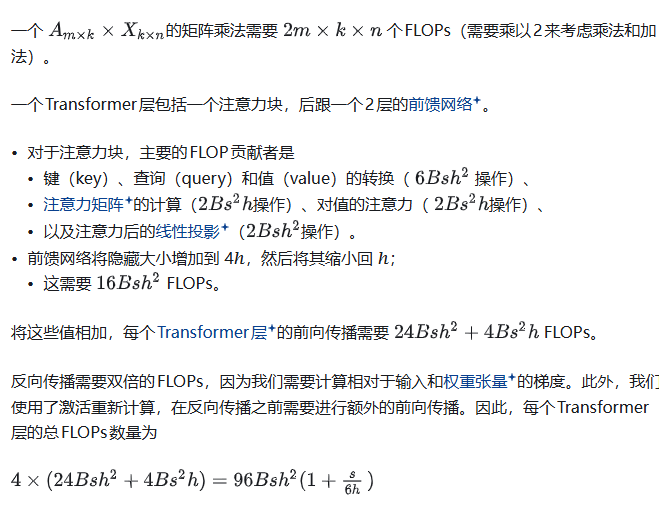

附录 APPENDIX: FLOATING-POINT OPERATIONS

在本节中，我们描述了如何计算模型中的浮点运算（FLOPs）数量。我们考虑一个具有 𝑙 个Transformer层、隐藏大小 ℎ、序列长度 𝑠、词汇量 𝑉 和训练批量大小 𝐵 的语言模型。

NVIDIA FLOPs计算
[论文学习]在大型 Transformer 模型中减少激活重计算

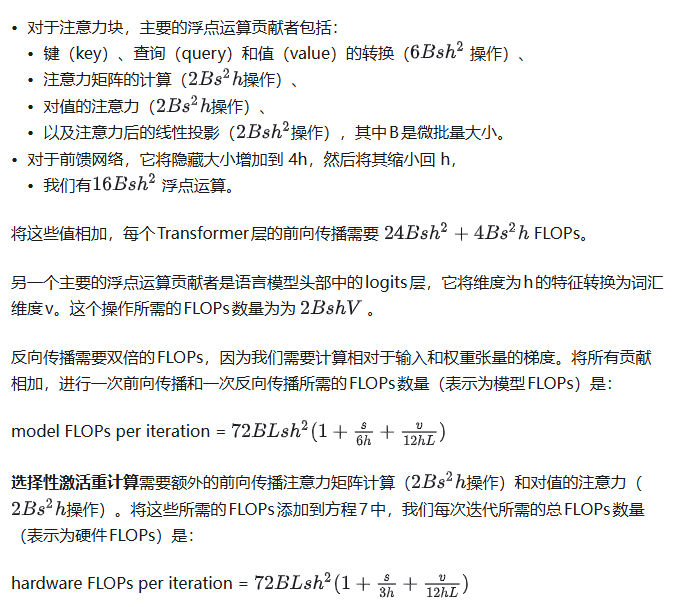

附录A FLOPs Calculation

对于FLOPs的计算，我们遵循了Narayanan等人的推导[13]，只考虑了矩阵乘法（GEMMs），这是浮点运算数量的主要贡献者。
