AI专题十八：AI服务器集群连接

大语言模型的分布式训练依赖高性能计算集群（HPC）完成，其架构设计需综合考虑分布式系统、大语言模型结构、优化算法。本文详细解析分布式训练的两种核心集群架构 ——参数服务器架构与去中心化架构，并探讨硬件组成、通信瓶颈及优化方案。

一、高性能计算集群的硬件组成
1.1 典型硬件架构

分布式训练集群的硬件以多层树状拓扑为基础，核心组件包括：

服务器：单台服务器通常搭载 2-16 个计算加速设备（如 GPU/TPU），负责模型计算。
机柜与交换机：
架顶交换机（ToR）：连接同一机柜内的服务器。
骨干交换机（Spine Switch）：跨机柜通信，构建多层树状网络拓扑（如图 4.18 所示）。
高速网络：采用 InfiniBand（IB）技术，单链路带宽可达 200Gbps/400Gbps，NVIDIA DGX/HGX 服务器通过 NVLink 实现单机内 1.6Tb-3.2Tb 带宽。
1.2 通信瓶颈与优化
跨机柜通信挑战：以 GPT-3 为例，1024 卡集群单轮训练需传输 89.6TB 梯度数据，传统多层树拓扑易导致网络拥塞。
拓扑优化：采用胖树（Fat-Tree）拓扑实现无收敛带宽，结合 InfiniBand 高速网络降低延迟。
服务器内通信：PCIe 5.0 总线带宽仅 128GB/s，远低于 GPU 显存带宽（如 H100 HBM 达 3.35TB/s），因此 NVIDIA HGX 服务器通过NVLink+NVSwitch实现 GPU 间直接通信（如图 4.19 所示）。
二、参数服务器架构（Parameter Server, PS）

2.1 角色与流程
双角色分工：
参数服务器（PS 节点）：存储模型参数，负责梯度聚合与参数更新，需高内存与通信能力。
训练服务器（Worker 节点）：执行前向 / 反向计算，推送梯度至 PS 节点，需高计算能力。

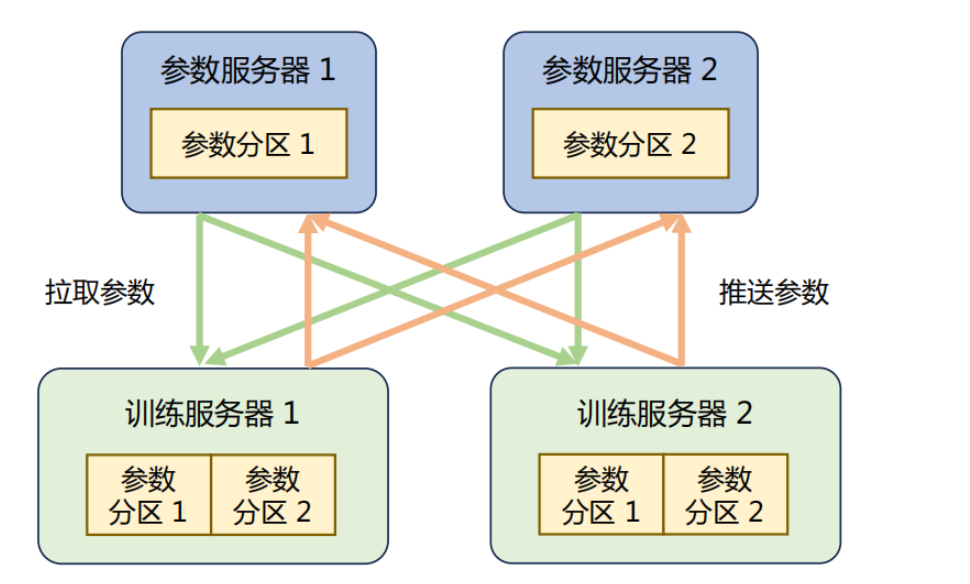

典型流程（以 2 训练服务器 + 2 参数服务器为例）：
训练服务器处理数据分片，计算梯度并推送至对应 PS 节点。
PS 节点等待所有梯度到达后，计算平均梯度并更新参数。
PS 节点通知训练服务器拉取新参数，启动下一轮迭代（如图 4.20 所示）。
2.2 同步与异步训练模式
同步训练：
优势：参数更新一致，训练结果稳定。
缺点：需等待所有 Worker 完成计算，速度较慢。
异步训练：
优势：无需等待，训练速度显著提升。
缺点：梯度更新存在延迟，可能导致训练波动。
选择策略：根据模型收敛要求权衡，大规模训练常采用异步模式提升效率。

三、去中心化架构（Decentralized Network）
3.1 核心思想与通信原语
无中心节点：所有节点平等通信，通过集合通信（Collective Communication）实现梯度同步与参数更新，避免单点瓶颈。
关键通信原语介绍

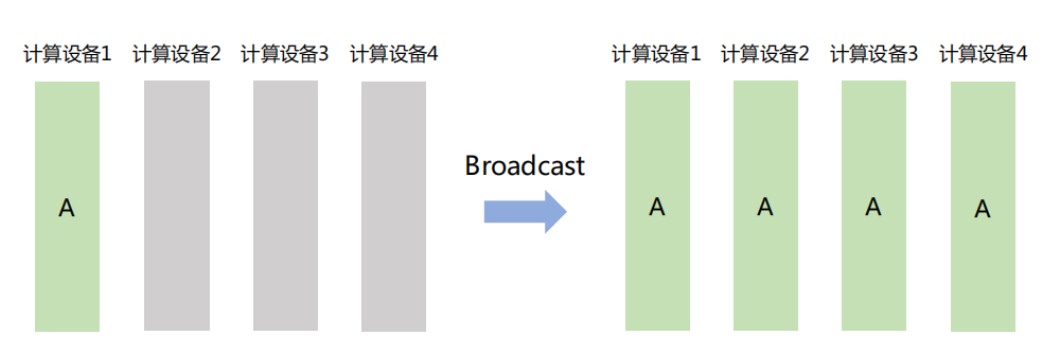

Broadcast（广播）：主节点向所有节点发送相同数据（如模型初始化参数

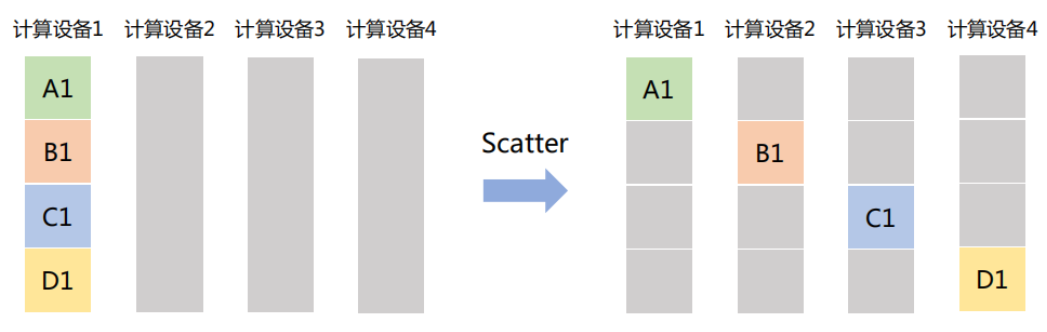

Scatter（散射）：主节点将数据分片发送至不同节点。

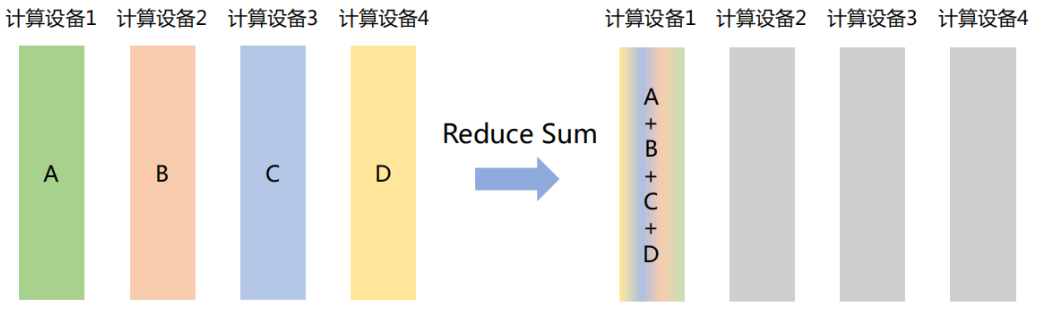

Reduce（归约）：将多节点数据聚合至单节点（如求和、求平均）。

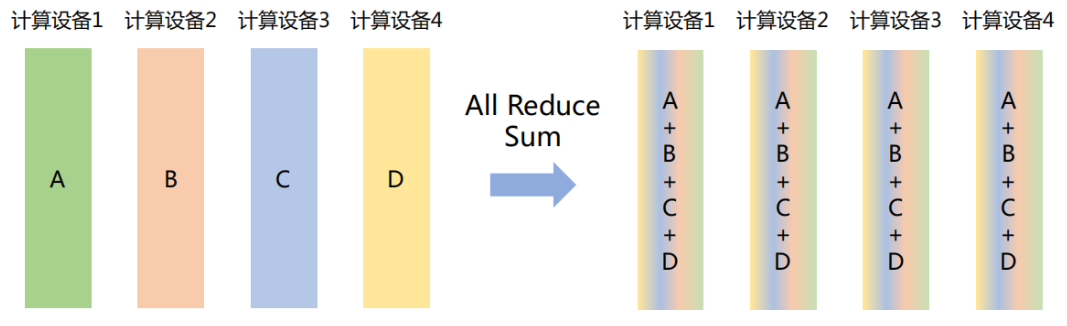

All Reduce（全归约）：所有节点参与聚合，最终各节点均获得相同结果。

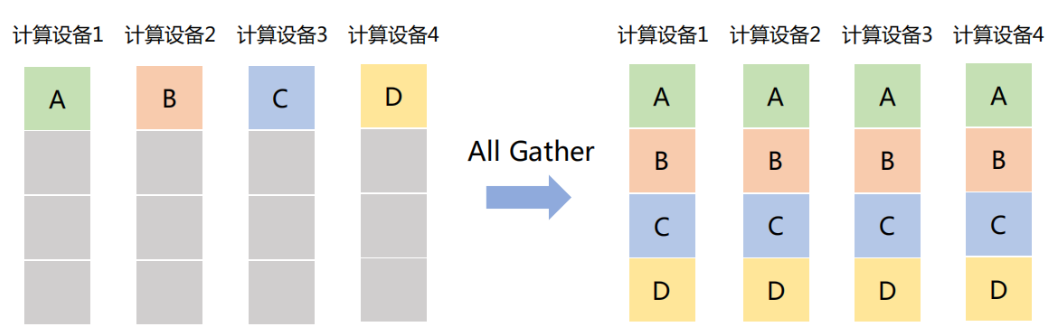

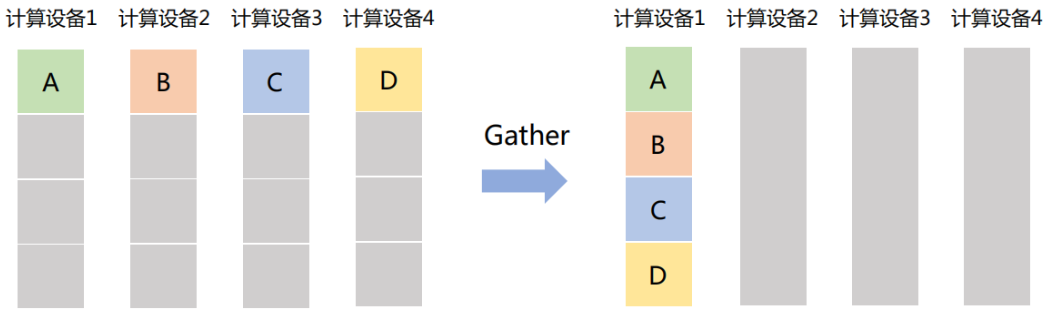

Gather/All Gather：收集多节点数据至单节点 / 所有节点。

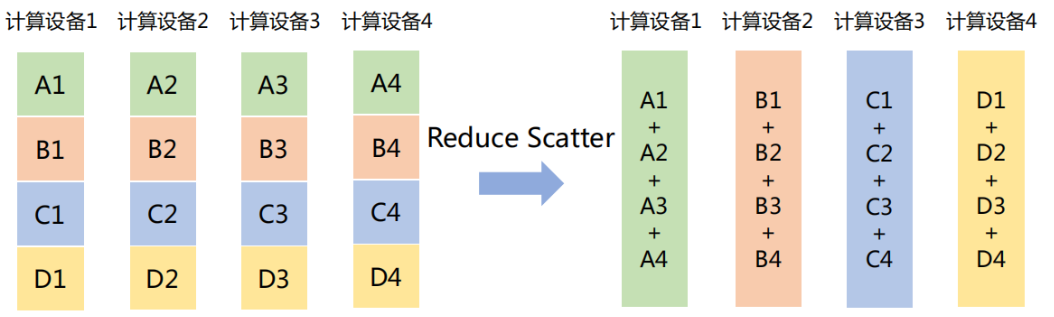

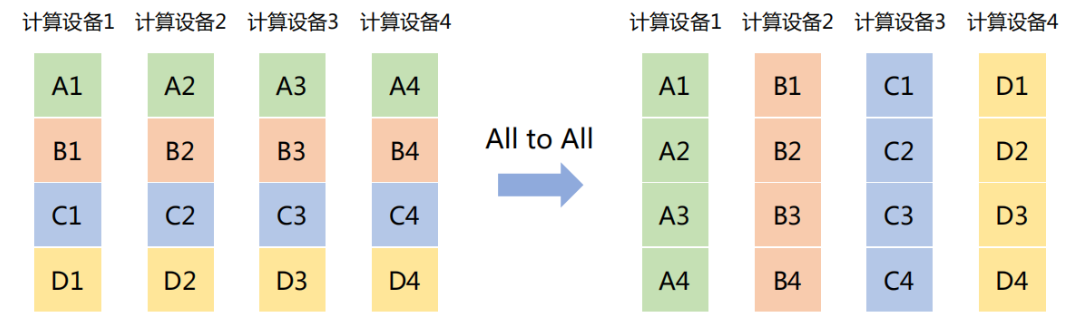

Reduce Scatter/All to All：数据切分后分发至多节点处理。

3.2 通信库与框架实现
常用通信库：

PyTorch 分布式通信示例：

# 初始化分布式环境
import torch.distributed as dist
def init_process(rank, size, fn):
    os.environ["MASTER_ADDR"] = "127.0.0.1"
    os.environ["MASTER_PORT"] = "29500"
    dist.init_process_group(backend="nccl", rank=rank, world_size=size)  # 使用NCCL backend
    fn(rank, size)

# All Reduce通信示例
def do_all_reduce(rank, size):
    tensor = torch.tensor([rank + 1])
    dist.all_reduce(tensor, op=dist.ReduceOp.SUM)  # 所有节点求和
    print(f"Rank {rank}: Result = {tensor.item()}")  # 输出均为10（1+2+3+4）

# 启动4个进程
if __name__ == "__main__":
    size = 4
    mp.set_start_method("spawn")
    processes = []
    for rank in range(size):
        p = mp.Process(target=init_process, args=(rank, size, do_all_reduce))
        p.start()
        processes.append(p)
    for p in processes:
        p.join()

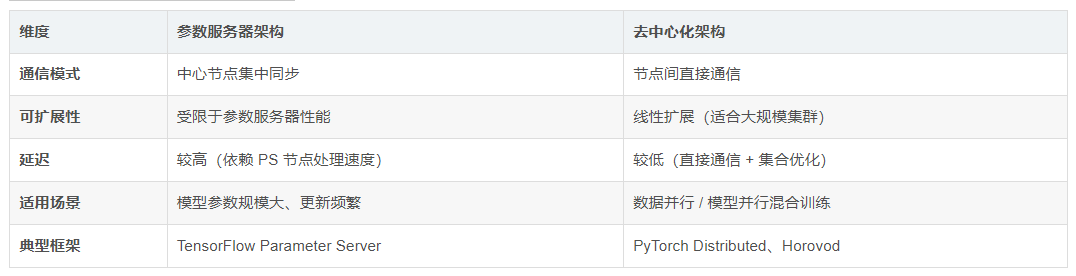

四、两种架构对比与选型建议

选型建议：

中小规模模型或参数更新密集型任务：优先参数服务器架构。
大规模分布式训练（如千亿参数模型）：采用去中心化架构，结合 NCCL 通信库与胖树拓扑优化通信效率。

五：连接接口：

InfiniBand (IB)：专为高性能计算设计的网络协议和硬件标准。
核心技术：RDMA。允许服务器内存直接访问另一台服务器的内存，完全绕过CPU和操作系统，实现极低延迟和高带宽。
特点：高性能、低延迟、高吞吐量、内置网络计算能力（如NVIDIA的SHARP）。

高性能以太网 (RoCEv2 / iWARP)：
RoCEv2：在标准以太网上实现RDMA的技术。需要支持无损传输的网络环境（如PFC、ECN等流控技术）。
iWARP：另一种在TCP/IP协议上实现RDMA的标准，但不如RoCEv2普及。
特点：基于广泛使用的以太网生态，成本通常低于同带宽InfiniBand，但对网络配置要求高，延迟通常略高于InfiniBand。

Unified Bus：华为Unified Bus (UB/灵衢) 的核心使命是构建数据中心级计算机，推倒计算机体系结构中总线与网络之间的墙。它旨在创造一种既拥有总线级的编程简易度和极致性能（纳秒/微秒级延迟、高带宽、内存语义），又具备网络级超大规模扩展能力的统一互联范式。137

因此，它的应用范围自然覆盖了服务器间的连接，即“Scale-Out”场景。它通过“Jetty”等抽象概念和“UB-Mesh”拓扑结构，专门设计用于构建包含数千乃至上万张算力卡的超大规模集群。

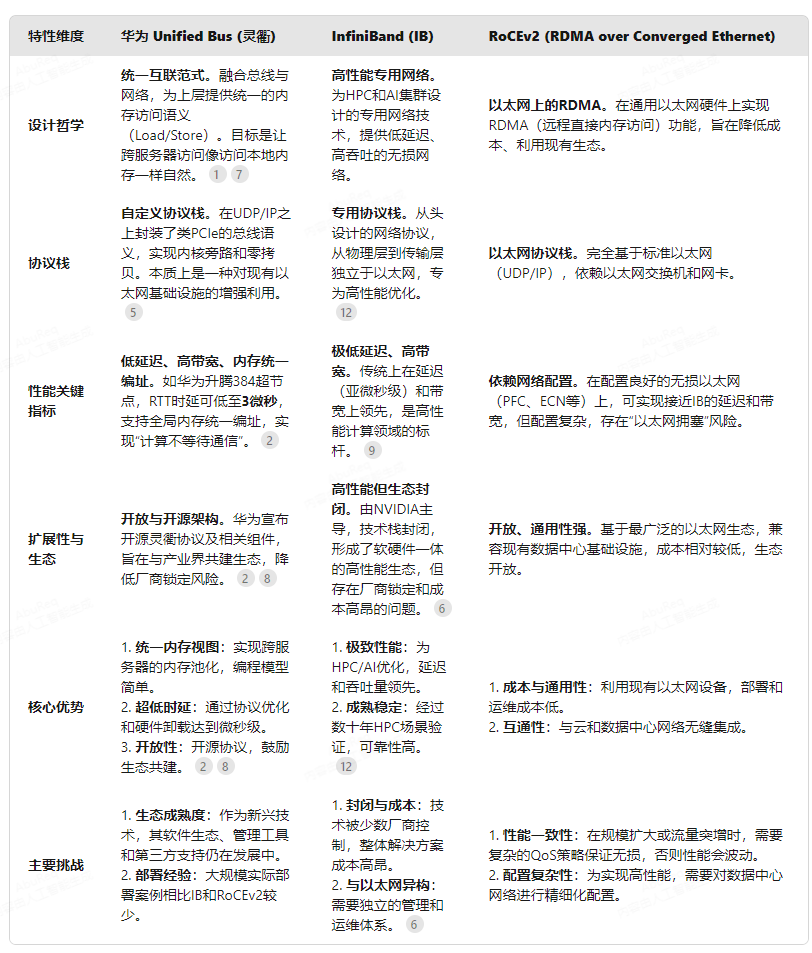

Unified Bus与InfiniBand、RoCEv2的技术对比

典型应用与选择建议
选择华为Unified Bus (灵衢) 的场景：
构建全新、超大规模AI算力集群，特别是以华为昇腾NPU为核心的全栈国产化解决方案。
追求 “数据中心即计算机” 的愿景，需要将整个集群的算力、内存、存储资源深度池化，实现像单机一样的极简编程和管理。110
对技术自主可控和开源开放有强烈要求。
选择InfiniBand的场景：
对极致且稳定的性能有绝对要求，且预算充足。
构建以英伟达GPU为核心的集群，并希望获得其NVLink+IB的最佳软硬件协同性能。
应用于对延迟极其敏感的尖端科学计算或金融交易场景。
选择RoCEv2的场景：
希望平衡性能与成本，充分利用现有或主流的以太网数据中心基础设施。
集群规模极大，且网络流量模型相对复杂，需要与通用业务网络融合。
技术团队熟悉以太网运维，能够对无损网络进行精细调优。
总结
华为Unified Bus是一种面向未来的、具有革命性的互联方案，它通过统一总线和网络的范式，直接瞄准了AI算力集群的核心痛点。它不仅能用于服务器间连接，更是为此而生。与深耕高性能网络的InfiniBand和基于开放以太网的RoCEv2相比，UB的差异化优势在于其“统一内存语义”的编程模型和开源开放的生态战略。

简而言之：

追求极致性能与成熟度，选 InfiniBand。
追求成本与通用性平衡，选 RoCEv2。
追求架构革新、自主可控与资源深度池化，并采用昇腾生态，选华为Unified Bus。
