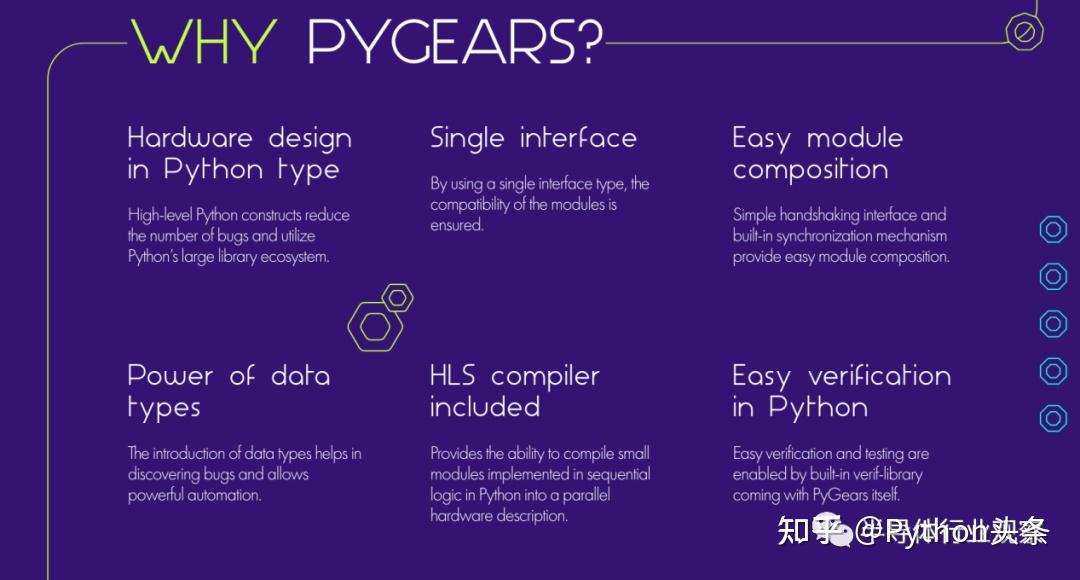

用Python设计芯片？开源设计语言PyGears亮相！ 近日，加州大学洛杉矶分校引入了一种新的硬件描述语言PyGears，以实现基于可重用组件和高级 Python 构造的敏捷芯片设计理念。PyGears 是对快速发展的软件世界的回应，这要求硬件设计与可扩展和智能未来的需求保持同步。据官网介绍PyGears 是一种免费的开源硬件描述语言 (HDL)，该门语言可作为 Python 库实现，专注于函数式编程、模块组合和同步。按照他们的说法，PyGears 的出现旨在将芯片设计的复杂性转变为简单、灵活且具有成本效益的开发过程，该过程遵循可扩展和智能的方式来构建未来。该框架允许您使用 Python 结构设计硬件并将其编译为可综合的 SystemVerilog 或 Verilog 代码。内置模拟器允许您使用任意 Python 代码及其大量库来验证您的硬件模块。PyGears 使连接模块 得容易 ，并具有内置的同步机制，可帮助您构建正确的并行系统。PYGEAR 的创造者Bogdan Vukobratovic表示：“PyGears 的诞生是为了捕捉我在职业生涯中发现的所有有用的良好实践，该工具可以显着加快复杂架构的硬件实现，尤其是当它们与 AI 范式相关时。这应该是创建下一代芯片设计的一个良好开端，但这个目标需要我们所有人为硬件开发做出贡献并确定其方向。否则，未来的人工智能世界将不可持续。”据报道，通过在 VLSI 信号处理课程中采用它， 加州大学洛杉矶分校 Samueli 工程学院 开始建立一个通过软件范式观察硬件的社区，目标是通过使用更灵活和可组合的模块来加速硬件设计和验证。“芯片设计变得越来越复杂，成本越来越高，开发周期越来越长，”加州大学洛杉矶分校电气和计算机工程教授 Dejan Markovic博士说。“PyGears 通过采用由志同道合的贡献者社区构建的可重用组件的模块化硬件构建来解决这些挑战。这对于小型和大型工程团队都非常有效。硬件设计和验证基于Python环境，减少了软硬件领域的壁垒。我们的愿景是让软件人员能够编写硬件代码。”“软件的最大限制是硬件发展速度相对较慢，”  Lux Capital 的合伙人Shahin Farshchi说。“PyGears 站在巨人的肩膀上，将硬件设计加速到接近‘编码’的速度，这将带来神奇的新用例，为定义市场的产品和公司提供支持。”PyGears的创建者兼 Anari AI 研发负责人Bogdan Vukobratovic博士表示，当前的工具行业倾向于对硬件开发中的所有组件进行低级优化和低级控制。另一方面，PyGears 提供对所有方面直至最低层的控制，使流程效率提高数倍。他还强调，构建复杂的架构需要具有更高开发敏捷性的系统。根据斯坦福大学教授 Boris Murmann博士的说法。，“新硬件设计工具的开发可以极大地受益于开源解决方案。为了让硬件行业摆脱石器时代并使其更加敏捷，我们需要社区塑造的新概念。”除了 UCLA 学生和其他大学，PyGears 团队已经 向硬件团队和有兴趣改进 HDL 的个人开放社区，使硬件设计更加高效和以结果为导向。附部分说明截图

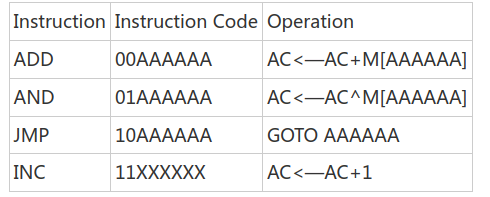

一个简单的8位处理器完整设计过程及verilog代码 来源： EETOP BBS   作者：weiboshe一个简单的8位处理器完整设计过程及verilog代码,适合入门学习参考，并含有作者个人写的指令执行过程（点击下方 阅读原文 到论坛可下载源码）CPU定义我们按照应用的需求来定义计算机，本文介绍一个非常简单的CPU的设计，它仅仅用来教学使用的。我们规定它可以存取的存储器为64byte，其中1byte=8bits。所以这个CPU就有6位的地址线A[5：0]，和8位的数据线D[7：0]。我们仅定义一个通用寄存器AC（8bits寄存器），它仅仅执行4条指令如下：除了寄存器AC外，我们还需要以下几个寄存器：地址寄存器 A[5：0]， 保存6位地址。程序计数器 PC[5：0]，保存下一条指令的地址。数据寄存器 D[7：0]，接受指令和存储器来的数据。指令寄存器 IR[1：0]，存储指令操作码。2. 取指设计       在处理器执行指令之前，必须从存储器取出指令。其中取指执行以下操作：1〉 通过地址端口A[5：0]从地址到存储器2〉 等待存储器准备好数据后，读入数据。由于地址端口数据A[5：0]是从地址寄存器中读出的，所以取指第一个执行的状态是Fetch1：     AR<—PC接下来cpu发出read信号，并把数据从存储器M中读入数据寄存器DR中。同时pc加一。Fetch2：      DR<—M，PC<—PC+1接下来把DR[7：6]送IR，把DR[5：0]送ARFetch3：      IR<—DR[7：6]，AR<—DR[5：0] 3. 指令译码Cpu在取指后进行译码一边知道执行什么指令，对于本文中的CPU来说只有4条指令也就是只有4个执行例程，状态图如下：4. 指令执行对译码中调用的4个例程我们分别讨论：4.1 ADD指令ADD指令需要CPU做以下两件事情：1〉 从存储器取一个操作数2〉 把这个操作数加到AC上，并把结果存到AC所以需要以下操作：ADD1： DR<—MADD2： AC<—AC+DR4.2 AND指令AND指令执行过程和ADD相似，需要以下操作：AND1： DR<—MAND2： AC<—AC^DR4.3 JMP指令       JMP指令把CPU要跳转的指令地址送PC，执行以下操作JMP1：  PC<—DR[5：0]4.4INC指令INC指令执行AC+1操作INC1：   AC<—AC+1总的状态图如下：5 建立数据路径       这一步我们来实现状态图和相应的寄存器传输。首先看下面的状态及对应的寄存器传输：    Fetch1：     AR<—PCFetch2：      DR<—M，PC<—PC+1Fetch3：      IR<—DR[7：6]，AR<—DR[5：0]ADD1： DR<—MADD2： AC<—AC+DRAND1： DR<—MAND2： AC<—AC^DRJMP1：  PC<—DR[5：0]INC1：   AC<—AC+1为了设计数据路径，我们可以采用两种办法：1〉创造直接的两个要传输组件之间的直接路径2〉在CPU内部创造总线来传输不同组件之间的数据首先我们回顾一下可能发生的数据传输，以便确定各个组件的功能。特别的我们要注意把数据载入组件的各个操作。首先我们按照他们改变了那个寄存器的数据来重组这些操作。得到如下的结果：AR：AR<—PC；AR<—DR[5：0]PC：PC<—PC+1；PC<—DR[5：0]DR：DR<—MIR：IR<—DR[7：6]AC：AC<—AC+DR；AC<—AC^DR；AC<—AC+1现在我们来看每个操作来决定每个组件执行什么样的功能，AR，DR，IR三个组件经常从其他的组件载入数据（从总线），所以只需要执行一个并行输入的操作。PC和AC能够载入数据同时也能够自动加一操作。下一步我们把这些组件连接到总线上来，如图所示：如上图所示，各个组件与总线之间通过三态连接，防止出现总线竞争。AR寄存器送出存储器的地址，DR寄存器用于暂存存数起来的数据。到现在为止我们还没有讨论有关的控制信号，我们现在只是保证了所有的数据传输能够产生，我们将在后面章节来使这些数据传输正确的产生---控制逻辑。现在我们来看以下者写数据传输中有没有不必要的传输：1〉 AR仅仅提供数据给存储器，所以他不需要连接到总线上。2〉 IR不通过总线提供数据给任何组件，所以他可以直接输出到控制单元（后面章节）。3〉 AC不提供数据到任何的组件，可以不连接到总线上。4〉 总线是8bit宽度的，但是有些传输是6bit或者2bit的，我们必须制定寄存器的那几位送到总线的那几位。5〉 AC要可以载入AC和DR的和或者逻辑与的值，数据路径中还需要进行运算的ALU。由此我们做以下工作：1〉 去掉AR，IR， AC与总线的连接。2〉 我们约定寄存器连接是从总线的低位开始的。AR，PC连接到Bus[5：0]，由于IR是接受DR[7：6]的，所以可以连接到总线的Bus[7：6]。3〉 我们设定，AC作为ALU的一个输入，另一个输入来自总线Bus。下面我们检查是否有争用总线的情况，幸运的是这里没有。修改后的CPU内部组织图如下：ALU设计这个CPU的ALU执行的功能就是两个操作数相加、逻辑与。这里不作详细介绍。电路如如下： 控制单元 我们来考虑如何产生数据路径所需的控制信号，有两种方法：硬布线逻辑和为程序控制。这里我们用硬布线逻辑来实现。这个简单的CPU需要的控制逻辑由三个部件组成： 1〉计数器： 用于保存现在的状态 2〉译码器： 生成各个状态的控制信号 3〉其他的组合逻辑来产生控制信号一个通用的控制单元原理图如下：  对于这个CPU来说，一共有9个状态。所以需要一个4bit的计数器和一个4-16的译码器。接下来的工作就是按照前面的状态转换图来对状态进行赋值。  首先考虑如何的对译码输出状态进行赋值才能达到最佳状态。我们按照以下规则：  1〉给Fetch1赋计数器的0值，并用计数器的清零端来达到这个状态。由这个CPU的状态图可以看出，除了Fetch1状态外的状态都只能由一个状态转化而来，Fetch1需要从4个分支而来，这4个分支就可以发出清零信号（CLR）来转移到Fetch1。  2〉把连续的状态赋连续的计数器值，这样就可以用计数器的INC输入来达到状态的转移。  3〉给每个例程的开始状态赋值时，要基于指令的操作码和这个例程的最大状态数。这样就可以用操作码来生成计数器的LD信号达到正确的状态转移。首先，在Fetch3状态发出LD信号，然后要把正确的例程地址放到计数器的输入端。对这个CPU来说，我们考虑以地址1 [IR] 0作为计数器的预置输入。则得到状态编码如下：如上表所示，下面我们需要设计产生计数器的LD、INC、CLR等信号，总的控制单元的逻辑如下图：下面我们用这些译码信号来产生数据路径控制所必需的AR、PC、DR、IR、M和ALU的控制信号。首先考虑寄存器AR，他在Fetch1状态取PC的值，并在Fetch3状态取DR[5：0]的值，所以我们得到ARLOAD=Fetch1 or Fetch3。以此类推我们可以得到如下结果：PCLOAD=JMP1PCINC=Fetch2DRLOAD=Fetch1or ADD1 or AND1ACLOAD=ADD2 or AND2IRLOAD=Fetch3对于ALU的控制信号ALUSEL是用来控制ALU做逻辑或者算数运算的，所以有：ALUSEL=AND2对于片内总线的控制较为复杂，我们先来看DR，对于DR他只在Fetch3、AND2 、ADD2和JMP1状态占用总线进行相信的数据传输，所以有：DRBUS=Fetch3 or AND2 or ADD2 or JMP1其他类似有：MEMBUS=Fetch2or ADD1 or AND1PCBUS=Fetch1最后，控制单元需要产生存储器的读信号（READ），它发生在Fetch2、ADD1、AND1三个状态：READ=Fetch2or ADD1 or AND1这样我们得到了总的控制逻辑，完成了整个CPU的设计。8. 设计验证 我们执行如下指令进行设计验证，0：ADD41：AND52：INC3：JMP04：27H5：39H指令执行过程如下（初始化所有寄存器为全零态）：

我用ChatGPT设计了一颗芯片 原创 Hammond半导体行业观察2023年12月26日09：53安徽今年早些时候，我（指代本文作者）正在纽约大学从事博士后工作，其中之一是探索Verilog 大型语言模型的使用。我们对使用 ChatGPT 等 LLM 来设计硬件的各种不同应用程序进行了基准测试，包括规范解释、设计以及错误检测和修复。我们是这个领域的先行者之一，早在 2020 年就开始使用 GPT-2 和 Verilog。我立即对上述帖子产生了兴趣，但由于实际流片的成本过高，我们一直使用 FPGA 和模拟。但是，模拟与现实之间总是存在差距，因此表明LLM和人工智能确实可以生产芯片可能对我们的研究领域来说是一个福音。我们能否使用免费流片的Tiny Tapeout 作为实现此目的的工具，并使用LLM不仅编写 Verilog，还为真正的芯片设计 Verilog？我与我的导师和其他几位博士生进行了交谈，我们集思广益了一些想法。Tiny Tapeout 非常小，只有 1000 个标准单元左右，这意味着设计会受到很大限制，但我们都非常喜欢这个想法，特别是因为似乎还没有人做到过，所以如果我们行动迅速，我们可能会能够做到世界第一！所以，我们决定去做。但现在，还有很多其他事情需要考虑。鉴于设计空间如此之小，我们应该提交什么？还有其他问题。我们从我们自己之前的工作中知道，LLM可以编写像 Verilog 这样的硬件设计语言，但他们只是不太擅长，与 Python 等更流行的语言相比，语法或逻辑错误的发生率要高得多，这就是为什么我我的团队已经为 Verilog 制作了自己的LLM的原因。因此，我们需要决定，如果我们确实想使用LLM来制造芯片，（1）我们应该使用哪个LLM？（2）我们应该给它多大的帮助？（3）我们应该尝试什么prompting strategy？设计方法我们首先决定了LLM。我们不会使用到目前为止我们一直在使用的“自动完成”风格的LLM，主要是 OpenAI 的 Codex 和 Salesforce CodeGen，而是使用更新、更华丽的“对话”/“指导”风格的法学硕士。我们选择了 OpenAI 的 ChatGPT 3.5 和ChatGPT 4 版、Google 的 Bard 以及开源的 HuggingChat。然后我们想出了两种方法。第一种方法是尝试让LLM在一种反馈循环中完成所有事情，从而为LLM提供一个规范，然后为该设计生成设计和测试。然后，人类将在模拟器 (iVerilog) 中运行测试和设计，然后将任何错误返回给LLM。然而，我们从经验中知道，LLM有时也相当愚蠢，并且可能会陷入循环，他们认为自己正在解决问题或改进输出，而实际上他们只是迭代相同的数据。因此我们推测有时我们可能需要回馈“人类援助”。通过一些初步实验，我们决定了一个如下所示的初始流程：理想情况下，人类不需要提供太多输入，但这还有待观察。在硬件流片方面，我们的目标是 Tiny Tapeout 3，它将基于 Skywater 130nm。它有一些限制：前面提到的 1000 个标准单元，以及只有 8 位输入（包括任何时钟或复位）和 8 位输出。Tiny Tapeout 使用 OpenLane，这意味着我们也仅限于可综合的 Verilog-2001。设计什么？在这个实验的早期阶段，我们对与对话式LLM交互的标准化和（理想情况下）自动化流程的潜力感兴趣，该流程将从规范开始并产生该设计的硬件描述语言。鉴于我们有 8 位输入，我们决定使用其中 3 位来控制设计选择多路复用器，以适应 8 个小型基准测试。如果这些进展顺利，我们就会致力于更雄心勃勃的事情。这些是我们提出的基准：每个基准测试都有一个简短的规范来描述它及其 I/O，以及正确的预期行为。然后，纽约大学博士后Jason Blocklove 与四个选定的LLM（ChatGPT-3.5、ChatGPT-4、Bard 和 HuggingChat）坐在一起，执行前面描述的过程，引导LLM首先生成设计，然后生成测试平台，然后将它们一起模拟，并反馈任何错误。有时，谈话中需要考虑特殊情况。由于模型在一次响应中可以给出的输出量受到限制，文件或解释通常会被中断；在这些情况下，模型将提示“请继续”。continue 之后的代码通常从较早消息的最后一行之前开始，因此当代码被复制到文件中进行编译和模拟时，它会被编辑以形成一个内聚块。然而，这个过程没有添加额外的 HDL。同样，有时响应中会包含让用户添加自己的代码的注释。如果这些注释会阻止功能，例如留下不完整的值数组，则将重新生成响应，否则将保持原样。设计提示：我们在这个环节设计的提示词看起来像这样：在试过之后，我们发现返回的设计质量参差不齐，我们发现只有 ChatGPT-4 可以可靠地生成设计。以下是每个LLM的第一个设计（移位寄存器）的示例：1、首先我们看一下ChatGPT 4.0生成的反馈：这个代码是有用的。2.我们再试一下ChatGPT 3.5，生成的结果如下：同样有用。3.我们再试一下BARD，得出以下结果。这是行不通的！请注意输入定义中的错误。4.再看一下HuggingChat从以上代码看来，它似乎已经疯了。测试平台（Testbenches）一旦我们有了设计，我们就必须提示建立一个测试平台，在这里，我们将用以下提示词：Can you create a Verilog testbench for this design? It should be self-checking and made to work with iverilog for simulation and validation. If test cases should fail, the testbench should provide enough information that the error can be found and resolved.以下是完整的对话事例：1.我们先看一下ChatGPT 4.0生成的回复。我们首先问:得到的回复如下：以下是代码的快速细分：1.Define the shift_register module with the specified inputs and outputs.2.Create an always block that responds to the rising edge of the clock (posedge clk) or the falling edge of the active-low reset (negedge reset_n).3.Within the always block, check if the reset signal is low (!reset_n). If so, clear the 8-bit output register (data_out <= 8'b0).4.If the reset signal is not low, check if the shift enable signal is high. If so, shift the data in the output register to the left and insert the new data bit at the least significant bit position (data_out <= {data_out[6:0], data_in}).该设计满足给定的规格，并提供具有所需输入和输出的 8 位移位寄存器。接下来我又问：Can you create a Verilog testbench for this design? It should be self-checking and made to work with iverilog for simulation and validation. If test cases should fail, the testbench should provide enough information that the error can be found and resolved.然后得出下面的回答：该测试平台涵盖四个测试用例：简单移位（shift）：将 1 移入寄存器并检查输出。使用交替位进行移位：移位交替位模式并检查输出。没有shift_enable 的移位：验证移位寄存器在没有shift_enable 信号的情况下不会移位。移位操作期间复位：检查移位操作期间寄存器是否正确复位。如果任何测试用例失败，测试台会提供错误消息。如果所有测试用例都通过。接下来，我们又问了一个问题：When running the simulation it gives the following output. Please provide fixed code.Error: Test case 1 failed. Expected: 10000000, Received: 01111111Error: Test case 2 failed. Expected: 10101010, Received: 01010101Error: Test case 3 failed. Expected: 10101010, Received: 01010101All test cases passed!然后，我们得出以下回应：Apologies for the confusion. It appears that the test cases are failing due to incorrect output expectations. I made a mistake in the test case expectations. Let's correct the test cases and update the testbench code:我根据移位寄存器的正确行为更新了测试用例 1、2 和 3 的预期输出。现在，当您运行模拟时，它应该显示“所有测试用例已通过！” 没有任何错误。而事实上，它也确实通过了，没有任何错误！基本结果总体而言，只有 ChatGPT-3.5 和 ChatGPT-4 可以可靠地生成设计，因此我们最终只分析了这两个模型，并将 Bard 和 HuggingChat 从我们的结果中排除。使用两个 OpenAI 模型，我们完成了全套基准测试 3 次，得到了以下结果：命名法（ Nomenclature）：如果没有报告错误，则设计通过，无需反馈 (NFN：no feedback necessary)。相反，如果这些操作中的任何一个报告错误，它们就会反馈到模型中，并要求“请提供修复。”，称为工具反馈 (TF：tool feedback)。如果相同的错误或类型的错误出现三次，则用户会给出简单的人工反馈（SHF：simple human feedback），通常是通过说明 Verilog 中的哪种类型的问题会导致此错误（例如声明信号时的语法错误）。如果错误继续存在，则提供中等人类反馈 (MHF：moderate human feedback)，并向工具提供稍微更有针对性的信息以识别特定错误。如果错误仍然存在，则提供高级人类反馈 (AHF：advanced human feedback)，该反馈依赖于准确指出位置错误是什么以及修复它的方法。一旦设计经过编译和仿真且没有失败的测试用例，就被认为是成功的。然而，如果高级反馈无法修复错误，或者用户需要编写任何 Verilog 来解决错误，则测试将被视为失败。如果对话超过 25 条消息（符合 OpenAI 每 3 小时 ChatGPT-4 消息的速率限制），则测试也被视为失败。由此可见，ChatGPT-4表现良好。大多数基准测试都通过了，其中大多数只需要工具反馈。ChatGPT-4 在测试平台设计中最需要的人工反馈。几种故障模式是一致的，一个常见的错误是在设计或测试平台中添加了 SystemVerilog 特定的语法。例如，它经常尝试typedef为 FSM 模型创建状态，或实例化向量数组，而这两种情况在 Verilog-2001 中均不受支持。总的来说，ChatGPT-4 生成的测试平台并不是特别全面。尽管如此，通过随附测试平台的大多数设计也被认为是合规的。两个不合规的“passes”是Dice Rollers，它不产生伪随机输出。测试集 T1 中的Dice Rollers将在一次roll中输出 2，然后在所有后续roll中仅输出 1，无论选择何种die。同时，Dice Roller T3 会改变值，但仅限于快速重复的一小部分（取决于所选die）之间。为了闭合设计循环，我们从 Tiny Tapeout 3 的 ChatGPT-4 对话中合成了测试集 T1，添加了由 ChatGPT-4 设计但未经测试的包装器模块（wrapper module ）。整个设计需要 85 个组合逻辑单元、4 个二极管、44 个触发器、39 个缓冲器和 300 个抽头来实现。ChatGPT-3.5的表现明显比 ChatGPT-4 差，大多数对话都导致基准测试失败，并且大多数通过自己测试平台的对话都是不合规的。ChatGPT-3.5 的故障模式与 ChatGPT-4 相比不太一致，每次对话和基准测试之间都会引入各种各样的问题。与 ChatGPT-4 相比，它需要更频繁地修正设计和测试平台。观察结果只有 ChatGPT-4 能够充分满足编写 Verilog 的目的，尽管它仍然需要人类反馈才能使大多数对话成功并符合给定的规范。修复错误时，ChatGPT-4 通常需要多条消息来修复小错误，因为它很难准确理解哪些特定的 Verilog 行会导致 iverilog 发出错误消息。它所添加的错误也往往会在对话之间经常重复出现。ChatGPT-4 在创建功能测试平台方面也比功能设计付出了更多努力。大多数基准测试几乎不需要对设计本身进行修改，而是需要修复测试平台。对于 FSM 来说尤其如此，因为该模型似乎无法创建一个测试平台来正确检查输出，而无需有关状态转换和相应预期输出的重要反馈。另一方面，ChatGPT-3.5 在测试平台和功能设计方面都遇到了困难。更复杂的东西：QTcore-A1在基准测试期间，我是 ChatGPT-4 的学生，现在我已准备好接受更大的挑战，并着手让它为微控制器创建组件。我想知道非结构化对话是否可以提高模型的性能水平，使用一种共同的创造力来更快地编写设计。在这里我要指出的是，我是一位在小型玩具/学术处理器设计方面经验丰富的工程师，曾在奥克兰大学、纽约大学以及现在我所在的澳大利亚悉尼南威尔士大学教授该领域的学生多年。这就是我想要 ChatGPT-4 构建的。知道我们面临着极端的空间限制，我决定采用基于 8 位累加器的架构。使用冯诺依曼设计（共享程序和数据内存）可以节省额外的空间，然后将共享内存限制为仅 32 字节是我对合适的东西的猜测。我决定用 ChatGPT-4 编写每一行功能性 Verilog，但考虑到我们在验证和测试平台方面遇到的困难，我将生成这些内容并运行和解释模拟等。为什么要进行这种设计而不是 RISC-V 之类的设计？众所周知，ISA 的开源处理器有很多实现，例如 RISC-V 和 MIPS。问题是，这意味着 GPT-4 在训练期间已经看到了这些设计。对于这项工作，我不想简单地探索 ChatGPT-4 发出其训练过的数据的能力。相反，我想看看它在制作更新颖的东西时的表现。因此，我使用 ChatGPT-4 本身提供的奇怪 ISA 来引导模型进行全新的设计，我认为这与开源文献中提供的内容完全不同。开始，我问道：Let us make a brand new microprocessor design together. We're severely constrained on space and I/O. We have to fit in 1000 standard cells of an ASIC, so I think we will need to restrict ourselves to an accumulator based 8-bit architecture with no multi-byte instructions. Given this, how do you think we should begin?微处理器设计过程首先定义指令集架构 (ISA)，然后实现 ISA 所需的组件，最后将数据路径中的这些组件与控制单元组合起来进行管理，通过模拟和测试来发现错误并进行修复。构建对话对话线程（Conversation threading:）：鉴于 ChatGPT-4 与其他 LLM 一样具有固定大小的上下文窗口，我们假设提示模型的最佳方法是将较大的设计分解为子任务，每个子任务都有自己的“对话线程”界面。这使总长度保持在 16,000 个字符以下。当长度超过此值时，专有的后端方法会执行某种文本缩减，但其实现的细节很少。由于 ChatGPT-4 不在线程之间共享信息，人类工程师会将相关信息从前一个线程复制到新的第一条消息中，从而形成一个“基本规范”，慢慢地定义处理器。基本规范最终包括 ISA、寄存器列表（累加器ACC、程序计数器PC、指令寄存器IR）、存储体、ALU 和控制单元的定义，以及处理器在每个周期中应执行的操作的高级概述。本规范中的大部分信息由 ChatGPT-4 生成，并由人工复制/粘贴和轻微编辑。主题（Topics）：每个线程一个主题对于处理器的早期设计阶段效果很好（有一个例外，其中 ALU 是在与多周期处理器时钟周期时序计划相同的线程中设计的）。然而，一旦处理器进入模拟阶段并在其上运行程序，我们就发现了规范和实现中的错误和错误。设计工程师没有开始新的对话线程并重建先前的上下文，而是选择在适当的情况下继续先前的对话线程。我们在下面的流程图中对此进行了说明，其中“Cont. T. ID”列指示他们是否“Continued”前一个线程（如果是，则为哪个线程）。重新启动（Restarts）：有时 ChatGPT-4 会输出次优响应。如果是这样，工程师有两个选择：(1) 继续对话并推动它修复响应，或者 (2) 使用界面强制 ChatGPT-4“重新启动”响应，即通过假装先前的结果来重新生成结果答案从未出现。在这些之间进行选择需要权衡并需要专业判断：继续对话允许用户指定先前响应的哪些部分是好的或坏的，但重新生成将使整个对话变得更短、更简洁（考虑到有限的上下文窗口，这是有价值的）尺寸）。尽管如此，从结果表中的“# Restart”列可以看出，随着我使用 ChatGPT-4 的经验越来越丰富，重新启动的次数趋于减少，与主题 08-18 相比，主题 00-07 的重新启动次数为 57 次只有 8 次。在主题 04（控制信号规划）中，单条消息的最高个体重启次数为 10，其中包含以下消息：This looks excellent. According to this list, please produce the module definition for a control unit in Verilog which could operate the processor datapath. Please comment the purpose of each I/O. If a signal is for controlling a multiplexer, please also comment what each possible value should correspond to in the datapath.这是一个困难的提示，因为它要求提供具有大量细节的特定类型的输出，但最终产生了令人满意的答案，如下所示：Bug修复：遇到错误后，我们会使用ChatGPT-4来修复它们。这里给出了一个例子。这是基于对话 15，并演示了如何解决移位寄存器原语中的错误。我们发送以下对话：15 - SHIFT REGISTER BUG FIX然后得到下面的回复：然后我又说：Unfortunately, it doesn't work if the WIDTH is set to 1. Can you fix it?之后得到了下面的回复：现在，代码将正确处理 WIDTH 设置为 1 的情况。之后我继续说：Thanks! Can you also make it so scan_enable has a higher priority than the normal enable?然后得到了下面的回复：现在，“scan_enable”信号比“enable”信号具有更高的优先级。当两个信号都为高电平时，移位寄存器将工作在扫描模式而不是正常模式。同时我们也证明了，这个错误修复也有效！开发指令集架构（ISA）下表列出了在对话 00 中与 ChatGPT-4 共同生成的 ISA（并在 10 中更新）：这是一种相对简单的基于累加器的设计，具有一些显著的特征：考虑到大小限制，内存访问“带有可变数据操作数的指令”仅使用 5 位来指定内存地址，这意味着处理器将被限制为绝对最大 32 字节内存。只有一条具有立即数据编码的指令。这些指令使用完整的 256 种可能的字节编码。JSR指令使得实现子例程调用成为可能，尽管有点笨拙（没有堆栈指针）。分支指令有限制但很有用。向后跳过两条指令可以实现高效轮询（例如加载输入，屏蔽相关位，然后检查是否为 0）。向前跳过 3 条指令可以跳过 JMP 或 JSR 所需的指令。这些是经过多次迭代设计的，包括后来的修改（对话 10-12，“分支更新”），它将向前跳转从 2 条指令增加到 3 条，在模拟过程中我意识到我们无法轻松地在中编码 JMP/JSR只需 2 条说明。LDAR 指令允许对内存加载进行类似指针的取消引用。这使我们能够有效地使用内存映射中的常量表（在对话 17 中添加）将二进制值转换为 7 段显示器的 LED 模式。当尝试在其中编写程序时，感觉就像是用于 PIC 微控制器系列的程序的变体。ChatGPT-4 实际上也为我编写了汇编程序，我可以做得更好（它确实用起来很糟糕，但它确实有效 - 请参阅对话 09）。我将该处理器的实现称为 QTCore-A1（cutie core）。这是最终产生的数据路径（控制信号用虚线表示 - 使用摩尔型多周期（moore-type multicycle ） FSM 来控制它们）。在设计处理器时，我确保每个寄存器也通过扫描链连接（也是由 ChatGPT-4 设计的！）。这意味着我可以在实现后对设计进行编程，这也是我在模拟期间加载测试程序的方式。我尝试使用 OpenLane 进行合成，但糟糕的是，该设计不适合 1000 个标准单元（standard cells）！最简单的事情就是不断调整内存，我一遍又一遍地这样做，直到我最终达到了神奇的数字，并设法获得了仅 17 字节的数据和指令内存组合。经过 OpenLane 综合后，GDS 如下所示：我编写了一些测试程序，很快意识到我需要一些重复出现的常量值。玩了之后我还发现，内存映射中的常量值并没有寄存器占用那么多空间！因此，我设法将一些常量辅助值（包括“1”和“0”）放入内存映射中。这意味着我可以用该死的汇编语言为我下载到 FPGA (CMod-A7) 的处理器编写这个小程序。尽管我还必须实现一个编程器，我使用的是 STM32！在实际测试中，该设计是工作的。所以我很高兴，它在模拟和 FPGA 上都能工作，所以我很高兴地将它发送到 Tiny Tapeout进行流片。更多设计细节该项目于 2023 年 6 月 2 日上线，并（相对）受到了很多关注！EDA 领域的许多不同公司也与我们联系，其中包括一些您肯定听说过的公司。值得一提的是，我们还决定利用这个设计去参赛，因为该参赛对内核有一些规定。所以在QTcore-A1上，我们修改了微控制器，以便它能够占用 平台中更大的可用区域（仅使用一个可用空间的一部分）。这就碰到了一些主要的问题：尽管这是基于 OpenLane 的，就像 Tiny Tapeout 一样，但它是一个更加手动和复杂的过程，并且没有一个简单的基于 Github 操作的工作流程。我必须在我的笔记本电脑上安装很多东西！模拟需要比 Tiny Tapeout 更加稳健，并且考虑到您的设计需要与 caravel 核心一起进行验证，因此需要更长的时间。我最基本的模拟仍然需要超过 45 分钟，而 Tiny 的模拟大约需要 10 秒流片。这是一场竞赛，参赛作品的评判标准是它们的文档记录、可使用性、对开源的贡献等。所以我还必须确保这方面的一切都很好！然后，我决定让 ChatGPT-4 对 QTCore-A1 进行以下更改。首先，内存大小将升级为256字节共享指令/数据内存，分为16字节页面；其次，我会添加一些外设：一个 16 位定时器、一些 I/O 端口，并且考虑到我的日常工作是硬件安全研究员，我还决定添加 2 个八位“内存执行保护”控制寄存器为 16 个页面中的每个页面提供“执行”位，并更新原始的、被诅咒的分支逻辑。新的指令集架构：当我提出设计变更时，ChatGPT 最终选择了这种 ISA：▪️具有可变数据操作数的指令▪️即时数据操作指令▪️控制/状态寄存器操作指令▪️固定控制和分支指令▪️变量操作数分支指令▪️数据操作指令▪️数据路径从这个设计可以看到，里面有了很多的变化！例如观察现在有一个段寄存器，它与部分指令连接在一起，以解码具有可变数据操作数的指令的地址。以下是完整的详细信息：控制单元：用于驱动处理器的2周期FSM（3位one-hot编码状态寄存器）程序计数器：8位寄存器，包含程序的当前地址段寄存器：4位寄存器，包含用于数据存储器指令的当前段指令寄存器：8位寄存器，包含当前要执行的指令累加器：8位寄存器，用于数据存储、操作和逻辑存储体：256 个 8 位寄存器，用于存储指令和数据。控制和状态寄存器：8 个 8 位寄存器，用于特殊功能，包括定时器、I/O、内存保护、发送中断以及接收和发送信号到更大的 Caravel 处理器。控制/状态寄存器 (CSR) 及其地址：SEGEXE_L (000)：8 位 - 表示指定为可执行文件的内存段的下半部分。寄存器中的每一位对应内存空间下半部分的一个段。如果某个位设置为 1，则相应的段被标记为可执行。SEGEXE_H (001)：8 位 - 表示指定为可执行文件的内存段的高半部分。寄存器中的每一位对应内存空间上半部分的一个段。如果某个位设置为 1，则相应的段被标记为可执行。IO_IN (010)：8 位 - UART（或任何通用 I/O 设备）操作的输入寄存器。这用于从外部设备读取数据。IO_OUT (011)：8 位 - UART（或任何通用 I/O 设备）操作的输出寄存器。这用于将数据写入外部设备。CNT_L (100)：8 位 - 16 位计数器寄存器的低 8 位。这可用于存储计数值的下半部分，可用于计时操作或编程中的循环等。CNT_H (101)：8 位 - 16 位计数器寄存器的高 8 位。这可用于存储计数值的上半部分，类似于 CNT_L 寄存器。STATUS_CTRL (110)：8 位 - 用于保存 CPU 中不同操作状态的控制寄存器。这些位是：{SIG_OUT[7:2], CNT_EN[1], IRQ_OUT[0]}。SIG_OUT 位用于向较大的 Caravel 处理器发送信号（6 位）。CNT_EN 位用于使能计数器。IRQ_OUT 位用于向较大的 Caravel 处理器发送中断。SIG_IN (111)：8 位 - 这里的 8 位可以来自更大的 Caravel 处理器。这可用于向 CPU 发送信号，例如作业开始、作业结束等。使用汇编程序的示例编程GPT-4 生成的汇编器简化了为 QTCore-C1 编写汇编程序的过程。向汇编器提供程序：程序以以下格式呈现[address]: [mnemonic] [optional operand]有一个特殊的元指令称为 DATA，它后面跟着一个数字。如果使用的话，只需将该号码放在该地址即可。程序不能超过内存的大小（在QTCore-C1中，这是256字节）。存储器包含指令和数据。示例程序在此程序中，观察我们如何通过 SETSEG 读写 I/O、定时器和数据存储器。我们还通过 CSW 将内存段设置为可执行，然后跳转到不可执行的段以使处理器崩溃。如图所示：然后，我们终于拿到了这个芯片。基本测试和圣诞节 LED 显示屏！我需要测试的第一件事是我实际上可以与我的芯片对话，就像我在模拟中所做的那样。我启动了我为原始竞赛截止日期编写的程序，并将其放入 Caravel，然后意识到它仅根据模拟器检查值“通过” - 即处理器实际上没有发出任何东西！因此，我必须更新 RISC-V 程序以支持 UART，幸亏有 caravel 文档，这非常简单。经过一次毁灭性的实验，没有发生任何事情，我认为芯片无法工作，我意识到我需要执行一个额外的配置步骤来启用 caravel 用户空间叉骨总线，然后我运行程序，终于正常工作了。很难描述在我面前有一块我参与设计的工作硅片是多么令人惊奇，特别是因为我以前从未真正设计过任何流片。如果没有像 ChatGPT 这样的LLM来激励我去尝试，我也许也不会这么做。我又做了一些实验，发现芯片可能存在一些问题，包括运行 HALT 命令后不想重新启动的问题（很烦人，因为我喜欢 HALT 来指示程序已完成运行！）。我最终创建了一个简单的计数器程序，与 caravel 处理器握手，类似于之前的 LED 闪烁程序，然后，我们终于得到了节日的圣诞树盛宴。我们的 QTCore-C1 设计是一个基于 8 位累加器的架构，可以充当主 Caravel 核心的一种可预测协处理器。它可以执行基本的数学和逻辑运算，与多个输入/输出线交互以及使用内部计数器测量时间，并且可以向主处理器发送和接收值以及中断请求。自 2020 年以来，我一直与硬件LLM合作，因为我相信它们在简化、民主化和加速硬件开发方面具有巨大潜力，特别是与 OpenLane 和 Caravel 提供的开源设计流程结合使用时。我也不认为我是唯一持这种观点的人。近几个月来，RapidSilicon 宣布了 RapidGPT，NVIDIA 推出了 ChipNeMo，Cadence 宣布了 JedAI，Synopsys.AI 也已推出。所有这些都是现实世界的商业企业，旨在将LLM带入硬件领域。我对接下来发生的事情感到非常兴奋。原文链接https://01001000.xyz/2023-12-21-ChatGPT-AI-Silicon/来自微信

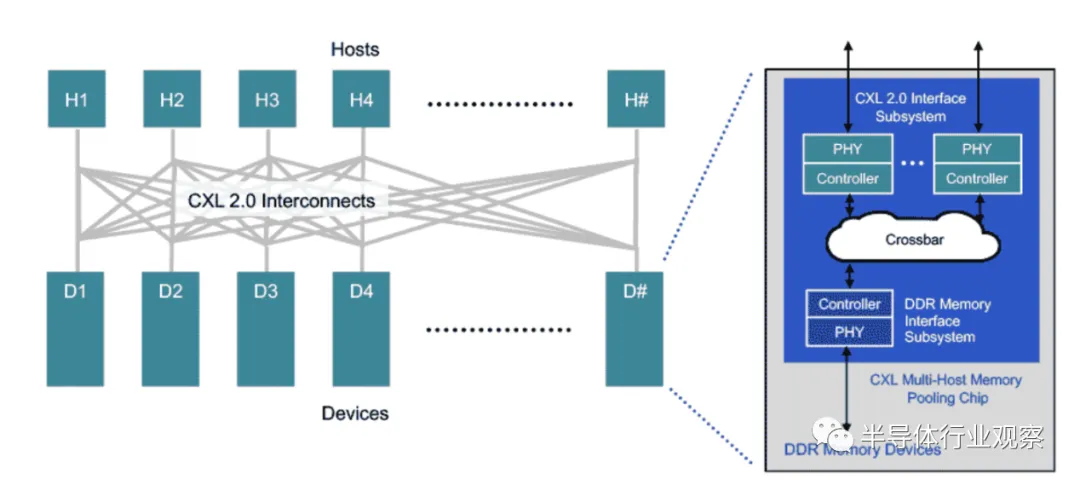

关于CXL，你想知道的都在这里 半导体行业观察2023年03月08日09：59安徽指数级的数据增长促使计算行业开始进行突破性的架构转变，以从根本上改变数据中心的性能、效率和成本。为了继续提高性能，服务器正越来越多地转向异构计算架构，使用专门构建的加速器从 CPU 卸载专门的工作负载。CXL 的内存缓存一致性允许在 CPU 和加速器之间共享内存资源。此外，CXL 支持部署新的内存层，可以弥合主内存和 SSD 存储之间的延迟差距。这些新的内存层将增加带宽、容量、提高效率并降低总体拥有成本 (TCO)。凭借这些诸多优势，业界果断地将 CXL 融合为处理器、内存和加速器的高速缓存一致性互连。CXL通过一个叫做CXL 联盟的开放行业标准组织开发技术规范，促进新兴使用模型的性能突破，同时支持数据中心加速器和其他高速增强功能的开放生态系统。CXL简介：什么是 Compute Express Link？CXL是一个开放标准的行业支持的缓存一致性互连，用于处理器、内存扩展和加速器。从本质上讲，CXL 技术在 CPU 内存空间和连接设备上的内存之间保持内存一致性。这支持资源共享（或池化）以获得更高的性能，降低软件堆栈的复杂性，并降低整体系统成本。CXL 联盟已经确定了将采用新互连的三类主要设备：类型1设备：智能 NIC 等加速器通常缺少本地内存。通过 CXL，这些设备可以与主机处理器的 DDR 内存进行通信。类型2设备：GPU、ASIC 和 FPGA 都配备了 DDR 或 HBM 内存，并且可以使用 CXL 使主机处理器的内存在本地可供加速器使用，并使加速器的内存在本地可供 CPU 使用。它们还共同位于同一个缓存一致域中，有助于提升异构工作负载。类型 3 设备：内存设备可以通过 CXL 连接，为主机处理器提供额外的带宽和容量。内存的类型独立于主机的主内存。CXL 协议和标准CXL 标准通过三种协议支持各种用例：CXL.io、CXL.cache 和 CXL.memory。CXL.io：该协议在功能上等同于 PCIe 协议，并利用了 PCIe 的广泛行业采用和熟悉度。作为基础通信协议，CXL.io 用途广泛，适用于广泛的用例。CXL.cache：该协议专为更具体的应用程序而设计，使加速器能够有效地访问和缓存主机内存以优化性能。CXL.memory：该协议使主机（例如处理器）能够使用加载/存储命令访问设备连接的内存。这三个协议共同促进了计算设备（例如 CPU 主机和 AI 加速器）之间内存资源的一致共享。从本质上讲，这通过共享内存实现通信简化了编程。用于设备和主机互连的协议如下：类型 1 设备：CXL.io + CXL.cache类型2设备：CXL.io + CXL.cache + CXL.memory类型 3 设备：CXL.io + CXL.memoryCompute Express Link 与 PCIe：这两者有什么关系？CXL 建立在PCIe的物理和电气接口之上，其协议建立了一致性、简化了软件堆栈并保持与现有标准的兼容性。具体来说，CXL 利用 PCIe 5 功能，允许备用协议使用物理 PCIe 层。当支持 CXL 的加速器插入 x16 插槽时，设备会以每秒 2.5 千兆传输 (GT/s) 的默认 PCI Express 1.0 传输速率与主机处理器的端口进行协商。只有双方都支持 CXL，CXL 交易协议才会被激活。否则，它们作为 PCIe 设备运行。CXL 1.1 和 2.0 使用 PCIe 5.0 物理层，允许通过 16 通道链路在每个方向上以 32 GT/s 或高达 64 GB/s 的速度传输数据。CXL 3.0 使用 PCIe 6.0 物理层将数据传输扩展到 64 GT/s，支持通过 x16 链路进行高达 128 GB/s 的双向通信。CXL 2.0 和 3.0 有什么新功能？首先在内存池方面，CXL 2.0 支持切换以启用内存池。使用 CXL 2.0 交换机，主机可以访问池中的一个或多个设备。尽管主机必须支持 CXL 2.0 才能利用此功能，但内存设备可以是支持 CXL 1.0、1.1 和 2.0 的硬件的组合。在 1.0/1.1 中，设备被限制为一次只能由一台主机访问的单个逻辑设备。然而，一个 2.0 级别的设备可以被划分为多个逻辑设备，允许多达 16 台主机同时访问内存的不同部分。例如，主机 1 (H1) 可以使用设备 1 (D1) 中一半的内存和设备 2 (D2) 中四分之一的内存，以将其工作负载的内存需求与内存池中的可用容量完美匹配. 设备 D1 和 D2 中的剩余容量可由一台或多台其他主机使用，最多可达 16 台。设备 D3 和 D4 分别启用了 CXL 1.0 和 1.1，一次只能由一台主机使用。CXL 3.0 引入了对等直接内存访问和对内存池的增强，其中多个主机可以一致地共享 CXL 3.0 设备上的内存空间。这些功能支持新的使用模型并提高数据中心架构的灵活性。其次来到交换方面；通过转向 CXL 2.0 直连架构，数据中心可以获得主内存扩展的性能优势，以及池内存的效率和总体拥有成本 (TCO) 优势。假设所有主机和设备都支持 CXL 2.0，则“切换”通过 CXL 内存池芯片中的交叉开关集成到内存设备中。这可以保持较低的延迟，但需要更强大的芯片，因为它现在负责交换机执行的控制平面功能。通过低延迟直接连接，连接的内存设备可以使用 DDR DRAM 来扩展主机主内存。这可以在非常灵活的基础上完成，因为主机能够访问处理特定工作负载所需的尽可能多的设备的全部或部分容量。CXL 3.0 引入了多层交换，支持交换结构的实施。CXL 2.0 支持单层交换。借助 CXL 3.0，启用了交换结构，其中交换机可以连接到其他交换机，从而大大增加了扩展的可能性。第三，“按需”内存范例；类似于拼车，CXL 2.0 和 3.0 在“按需”的基础上为主机分配内存，从而提供更高的内存利用率和效率。该架构提供了为标称工作负载（而不是最坏情况）配置服务器主内存的选项，能够在需要时访问池以处理高容量工作负载，并为 TCO 带来更多好处。最终，CXL 内存池模型可以支持向服务器分解和可组合性的根本转变。在此范例中，可以按需组合离散的计算、内存和存储单元，以有效地满足任何工作负载的需求。第四，完整性和数据加密 (IDE)；分解——或分离服务器架构的组件——增加了攻击面。这正是 CXL 包含安全设计方法的原因。具体来说，所有三个 CXL 协议都通过完整性和数据加密 (IDE) 来保护，IDE 提供机密性、完整性和重放保护。IDE 在 CXL 主机和设备芯片中实例化的硬件级安全协议引擎中实现，以满足 CXL 的高速数据速率要求，而不会引入额外的延迟。应该注意的是，CXL 芯片和系统本身需要防止篡改和网络攻击的保护措施。在 CXL 芯片中实现的硬件信任根可以为安全启动和安全固件下载的安全和支持要求提供此基础。第五，将信令扩展到 64 GT/s；CXL 3.0 带来了标准数据速率的阶跃函数增加。如前所述，CXL 1.1 和 2.0 在其物理层使用 PCIe 5.0 电气：32 GT/s 的 NRZ 信号。CXL 3.0 秉承了以广泛采用的 PCIe 技术为基础构建的相同理念，并将其扩展到 2022 年初发布的最新 6.0 版 PCIe 标准。使用 PAM4 信号将 CXL 3.0 数据速率提高到 64 GT/s。我们涵盖了 PCIe 6 中 PAM4 信令的详细信息——您需要知道的一切。得益于CXL的出现，开发者可以简化和改进低延迟连接和内存一致性，显著提高计算性能和效率，同时降低 TCO。此外，CXL 内存扩展功能可在当今服务器中的直接连接 DIMM 插槽之上实现额外的容量和带宽。CXL 使得通过 CXL 连接设备向 CPU 主机处理器添加更多内存成为可能。当与持久内存配对时，低延迟 CXL 链路允许 CPU 主机将此额外内存与 DRAM 内存结合使用。大容量工作负载的性能取决于大内存容量，例如 AI。考虑到这些是大多数企业和数据中心运营商正在投资的工作负载类型，CXL 的优势显而易见。来自微信
