virtuoso和empyrean alps模拟仿真和混仿教程

1 virtuoso+alps模拟仿真
在virtuoso 可以通过spectre 仿真环境基础上。参考网页
1）.设置环境变量，比如csh 环境
setenv alps_integration_path /data/ver/superbench/v2_0_beta/tool/integration_alpscs/cds
加载工具：
module load cadence/spectre/SPECTRE191ISR8
module load cadence/virtuoso/IC618ISR13
module load cadence/xcelium/18.03.001
module load empyrean/alps/alpsIC_2023.03.hf2

2). 复制配置文件到virtuoso 项目路径，比如
cp /data/ver/superbench/v2_0_beta/tool/integration_alpscs/cds/.cdsinit /project/cim01t28a0/verification/bennyhe/ver/ut/cim/sim/hspice/

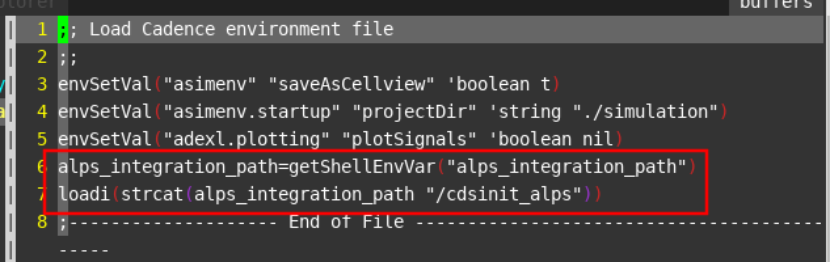

.cdsinit 文件如下：

3 ）启动virtuoso 并仿真

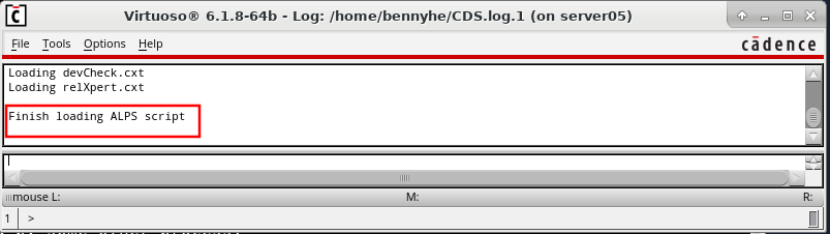

加载alps 信息

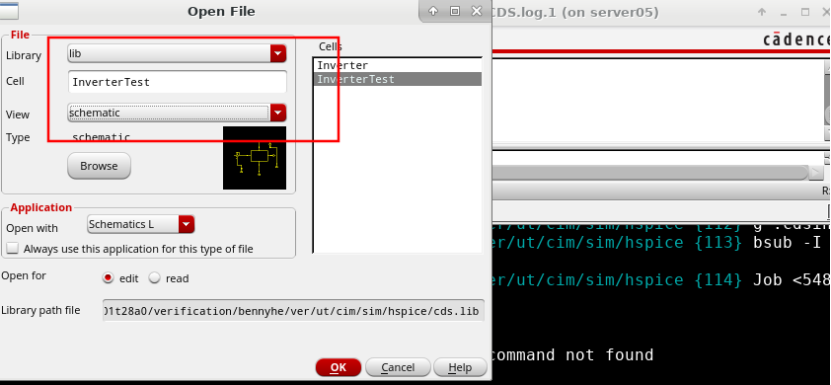

打开之前spectre 仿真的 schematic

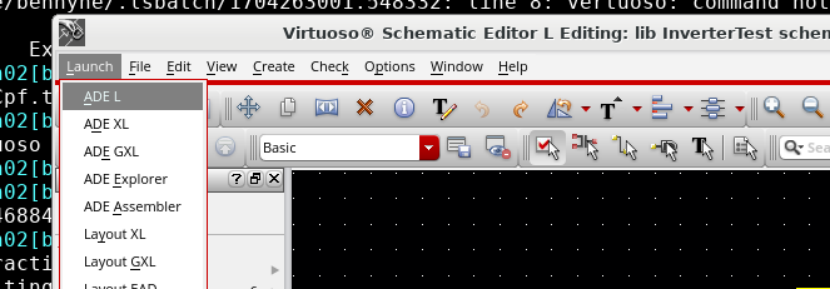

启动ADE L

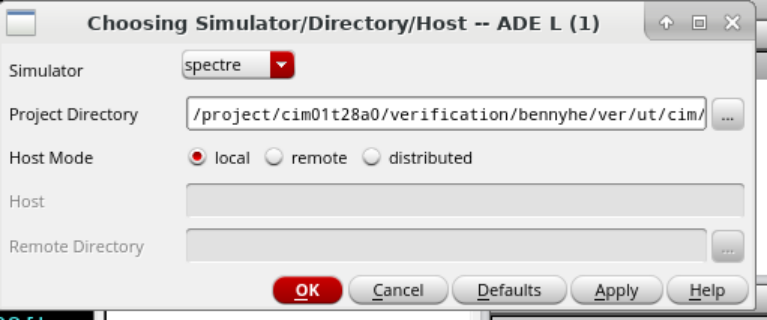

setup->simulator/Directory/Host 选择spectre

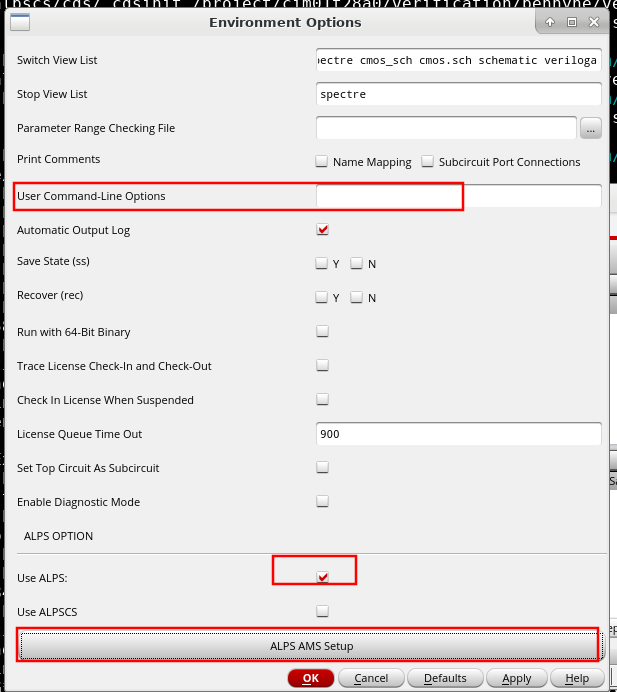

setup->environment 勾上Use ALPS
ALPS是纯模拟的仿真器
ALPSCS 是数模混合仿真器

User Command-Line Options可以填写alps 工具参数比如启动32核
比如

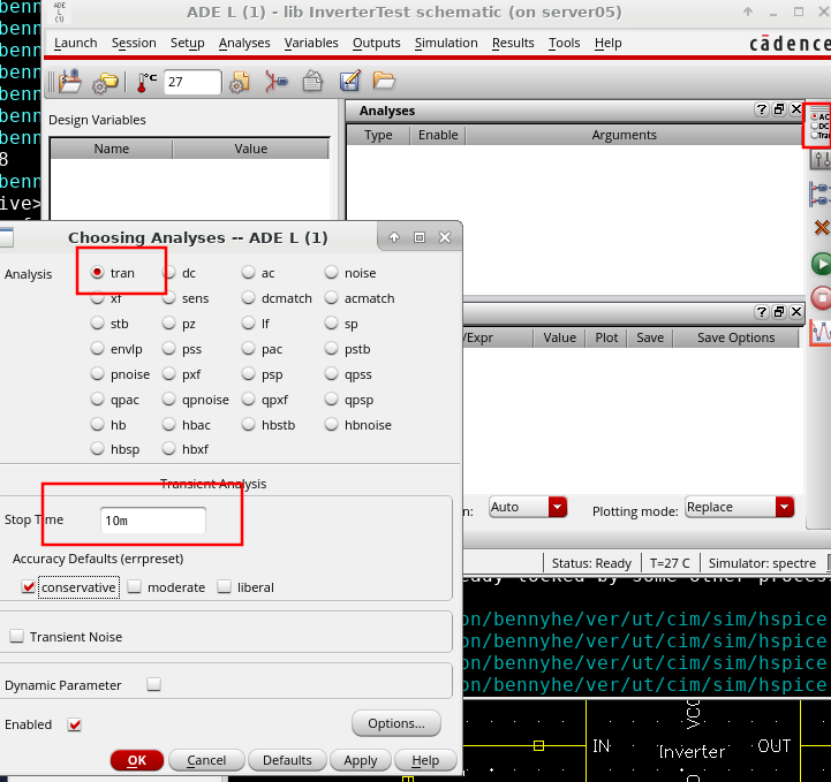

其他设置和使用spectre 仿真一样

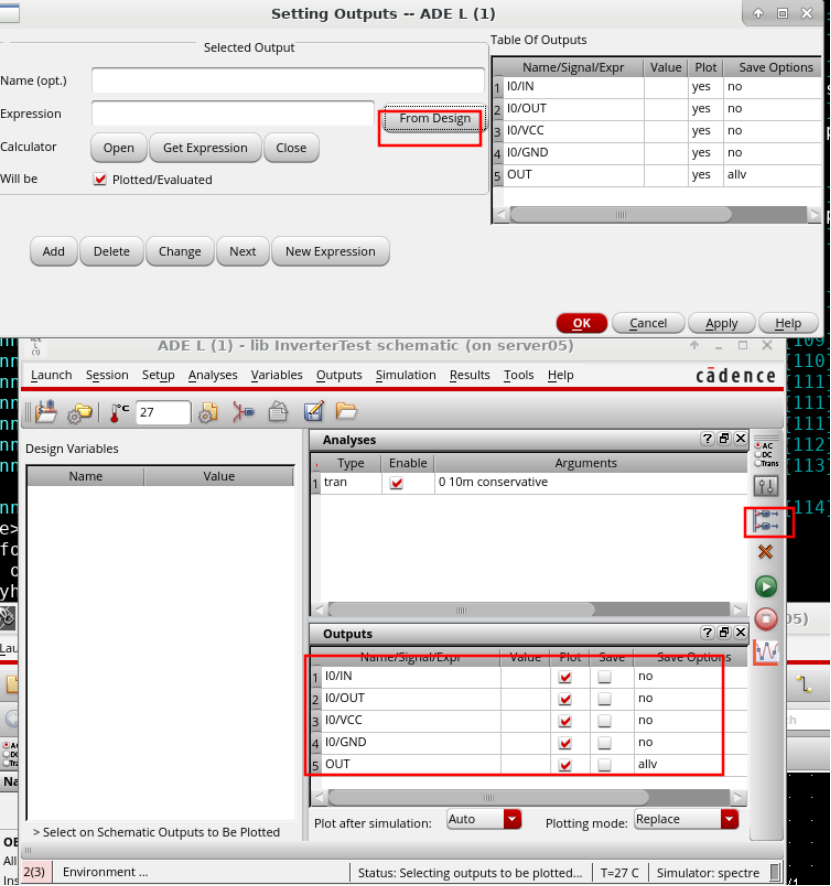

需要观察的信号

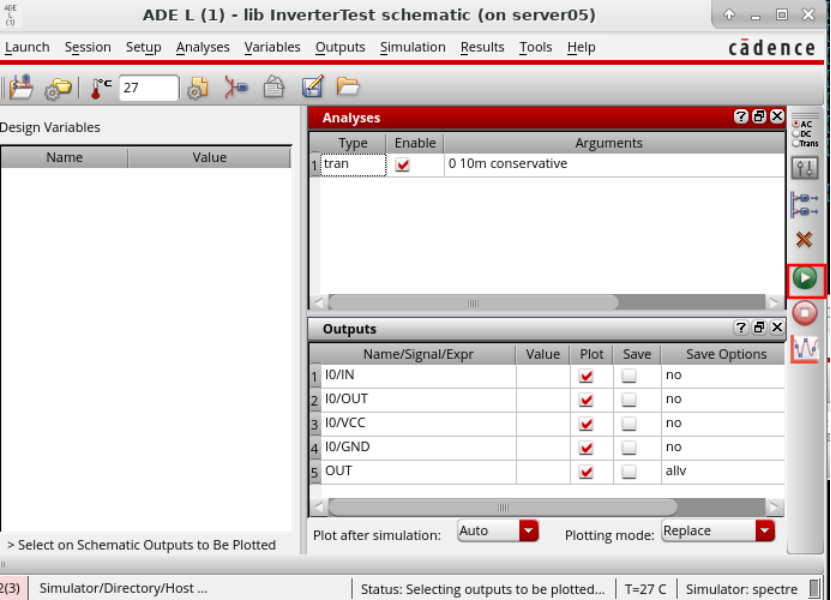

点击

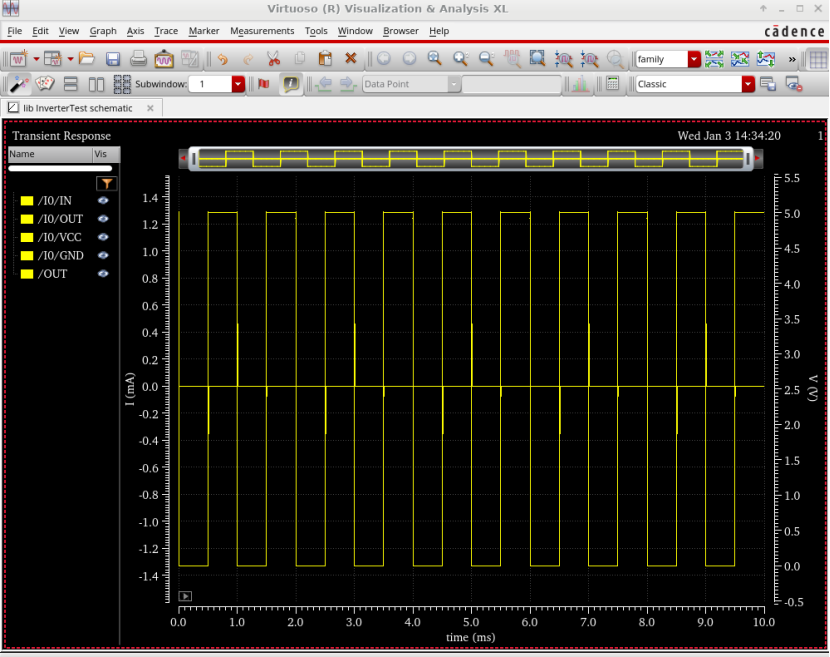

会出现log 和波形

2 virtuoso+alps数模混合仿真
在virtuoso 可以通过spectre 仿真环境基础上。参考网页

1）.设置环境变量，比如csh 环境
setenv alps_integration_path /data/ver/superbench/v2_0_beta/tool/integration_alpscs/cds
加载工具：
module load cadence/spectre/SPECTRE191ISR8
module load cadence/virtuoso/IC618ISR13
module load cadence/xcelium/18.03.001
module load empyrean/alps/alpsIC_2023.03.hf2

3). 复制配置文件到virtuoso 项目路径，比如
cp /data/ver/superbench/v2_0_beta/tool/integration_alpscs/cds/.cdsinit /project/cim01t28a0/verification/bennyhe/ver/ut/cim/sim/cosim/

.cdsinit 文件如下：

启动virtuoso 并仿真

加载alps 信息。

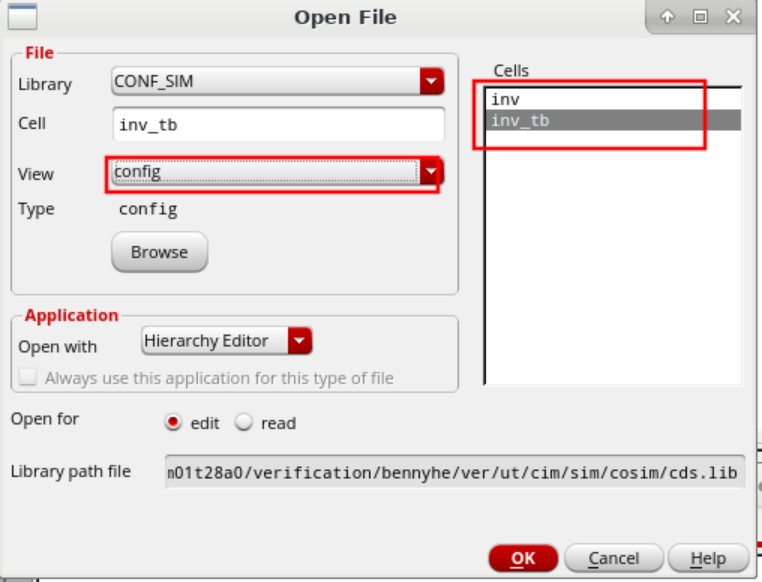

选择config界面

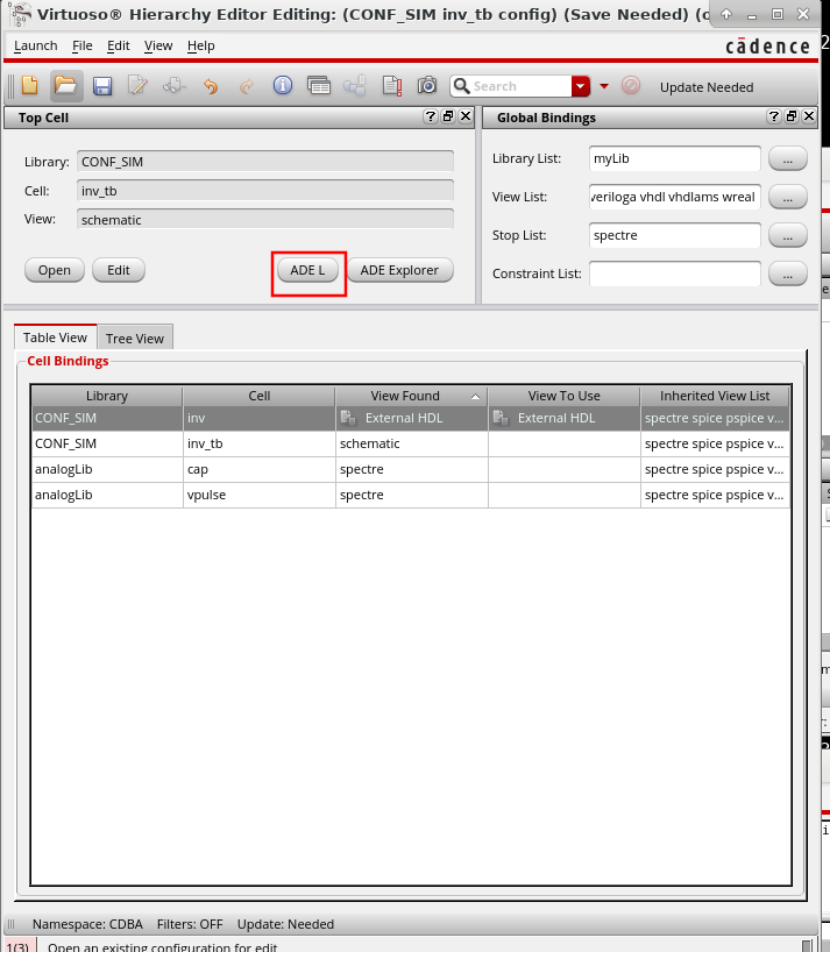

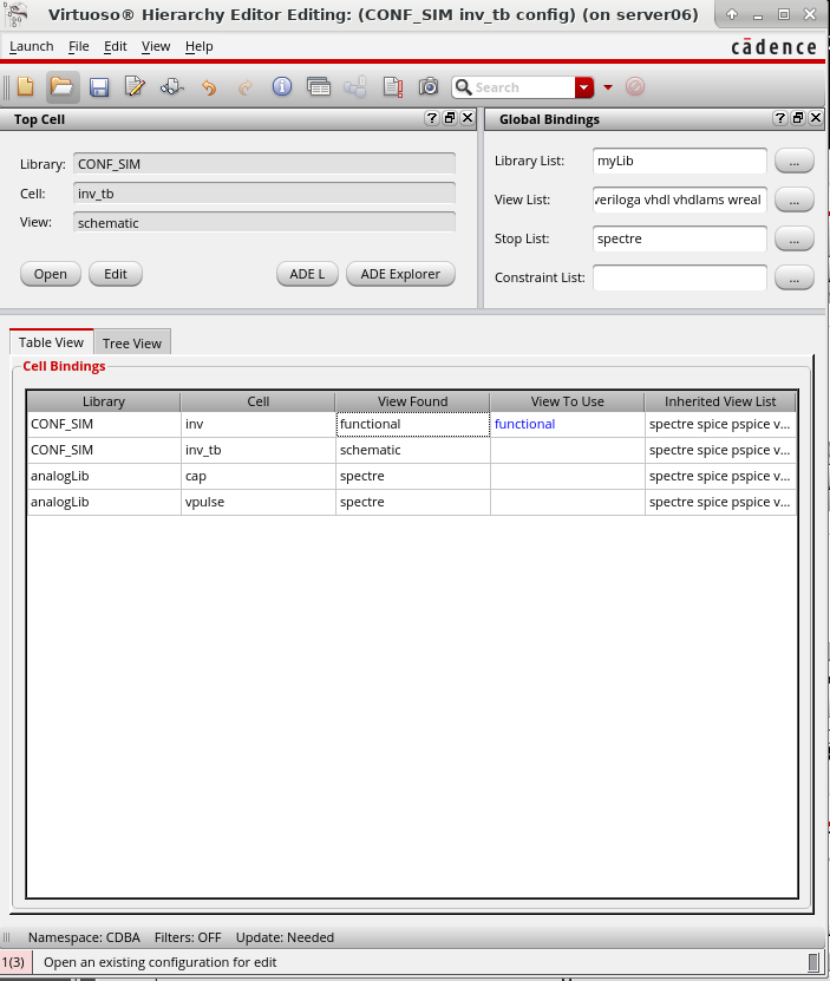

弹出这个窗口

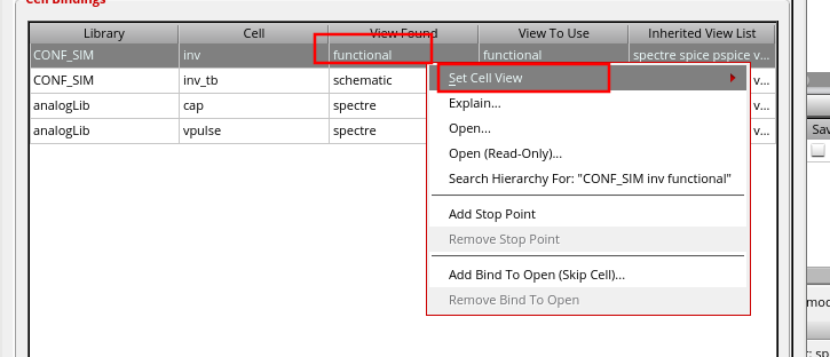

可以设置数字单元

为External HDL
然后启动ADE L

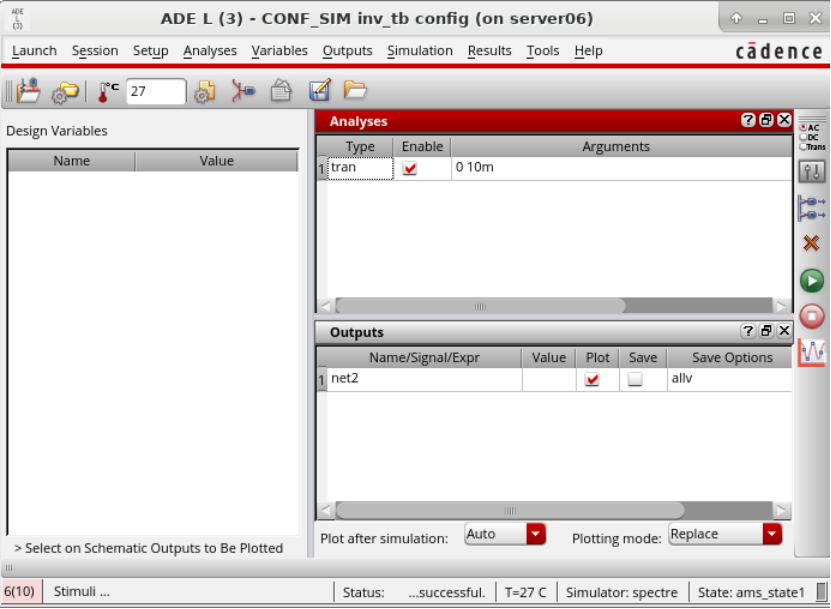

在ADE L界面

setup->simulator/Directory/Host 选择spectre

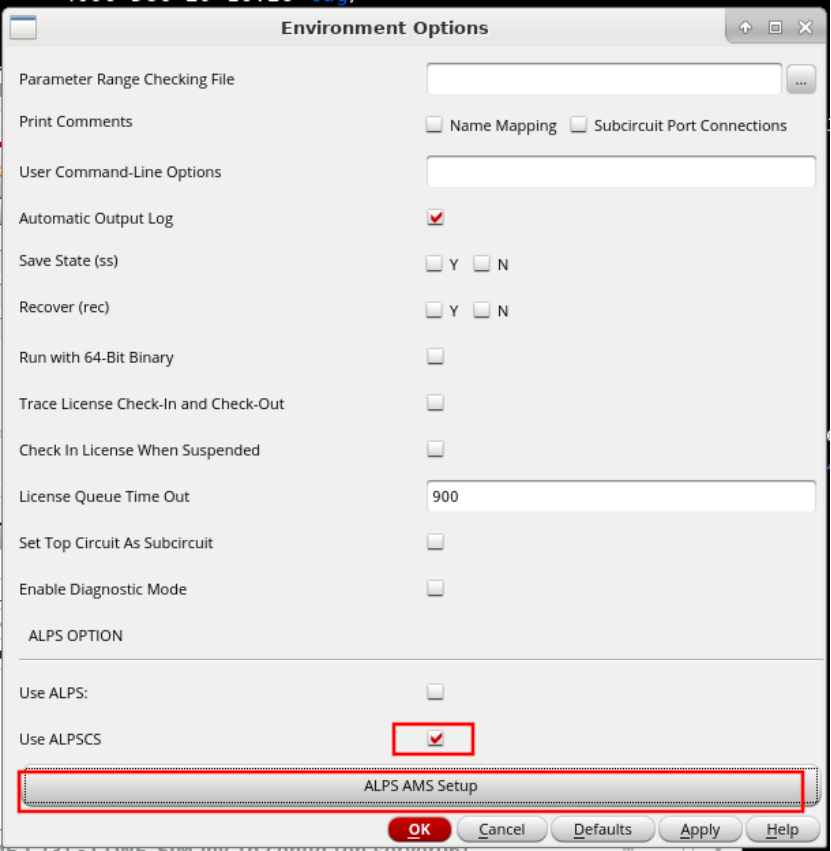

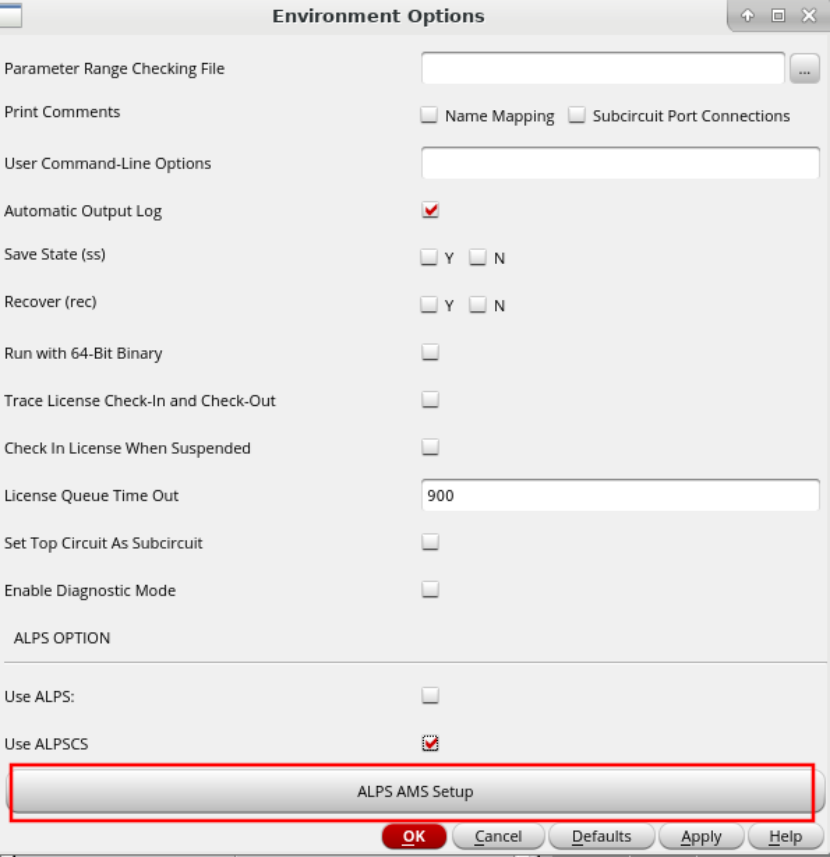

setup->environment 勾上Use ALPSCS

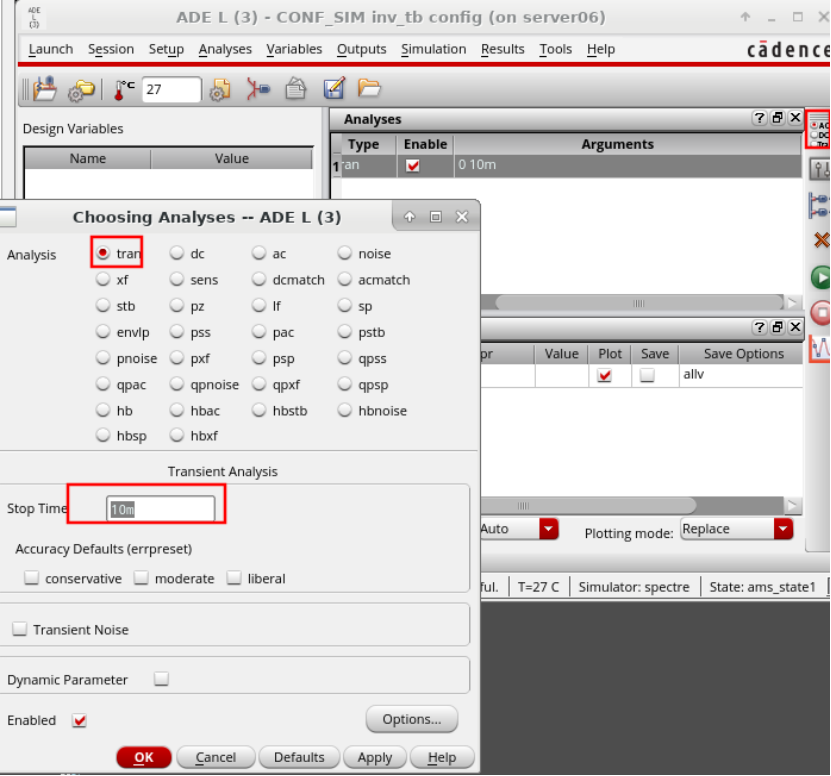

模拟仿真设置

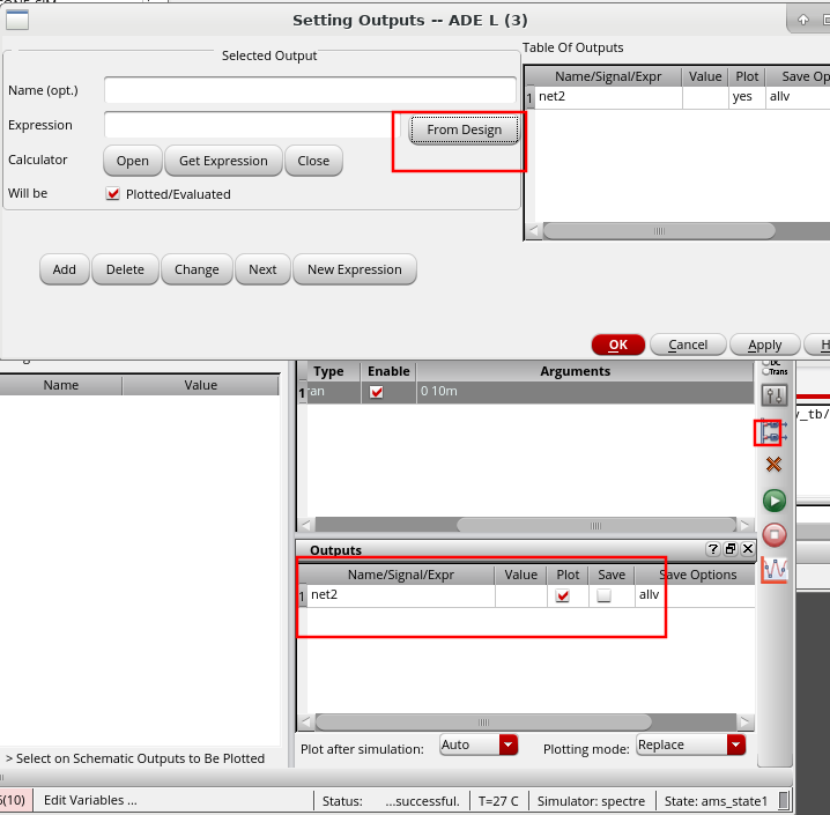

模拟需要观察的信号

在回到

选择ALPS AMS Setup，勾选IE

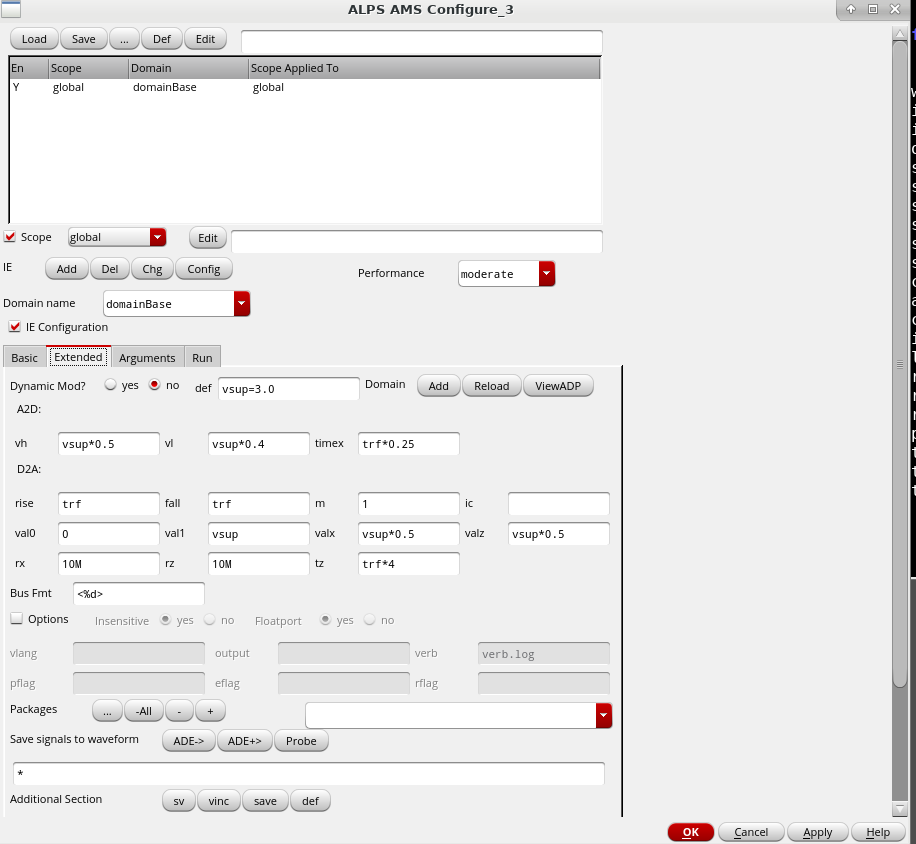

Extend 页面选择 A2D、D2A数字模拟电压转换关系
Extend 界面的Save signals to waveform，设置为* 表示保存所有的数字信号

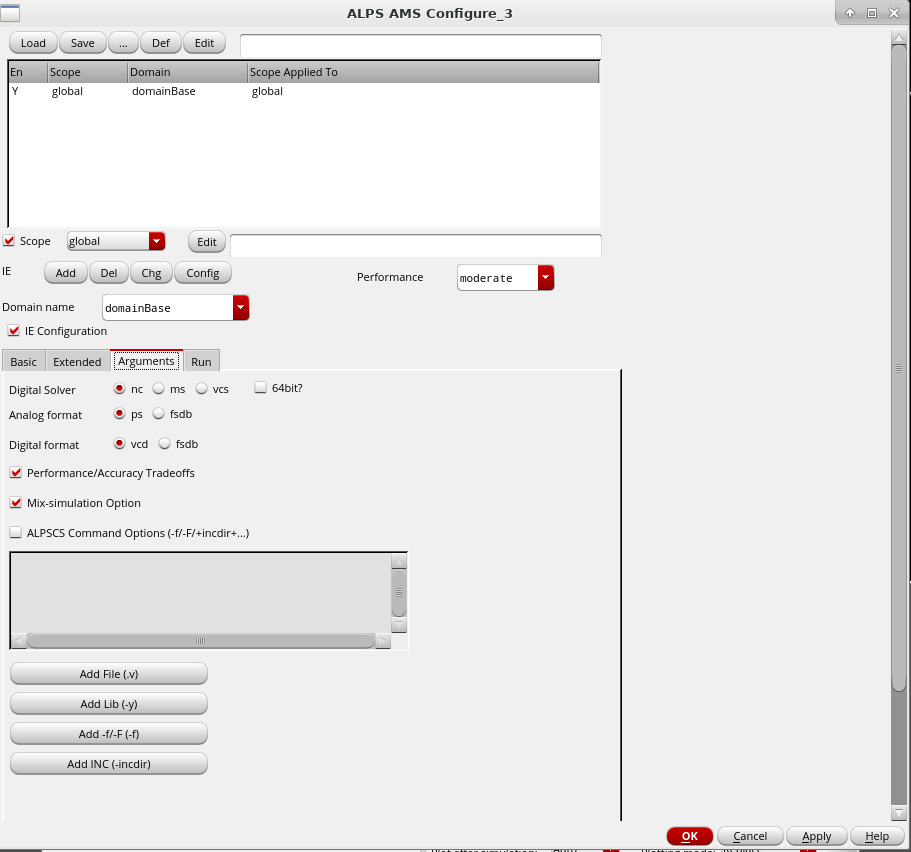

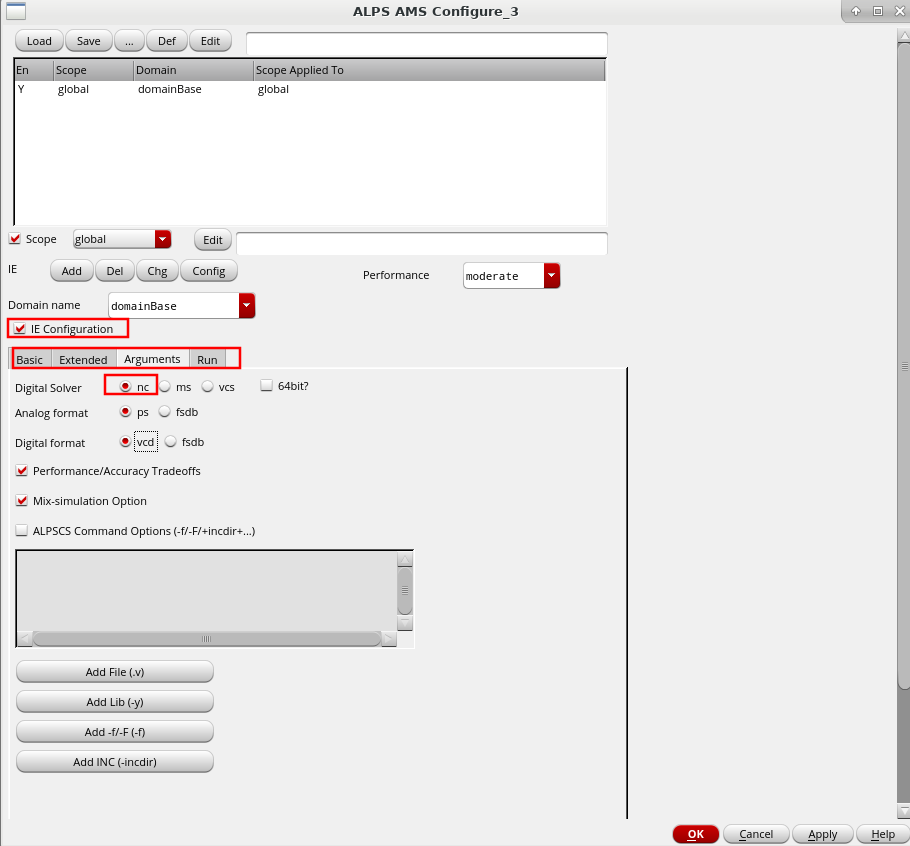

Arguments 页面选择数字仿真器Digital Solver 为nc（cadence 的xrun）
保存的analog 和 digital的波形 ps/fsdb 、vcd/fsdb，在这个demo中选择ps、vcd， fsdb的波形需要和verdi结合（需要单独的配置），在ALPS Command Options中勾上，删除默认的一些参数，有必要的情况也添加alpscs 的仿真参数，在这个demo 中没有添加

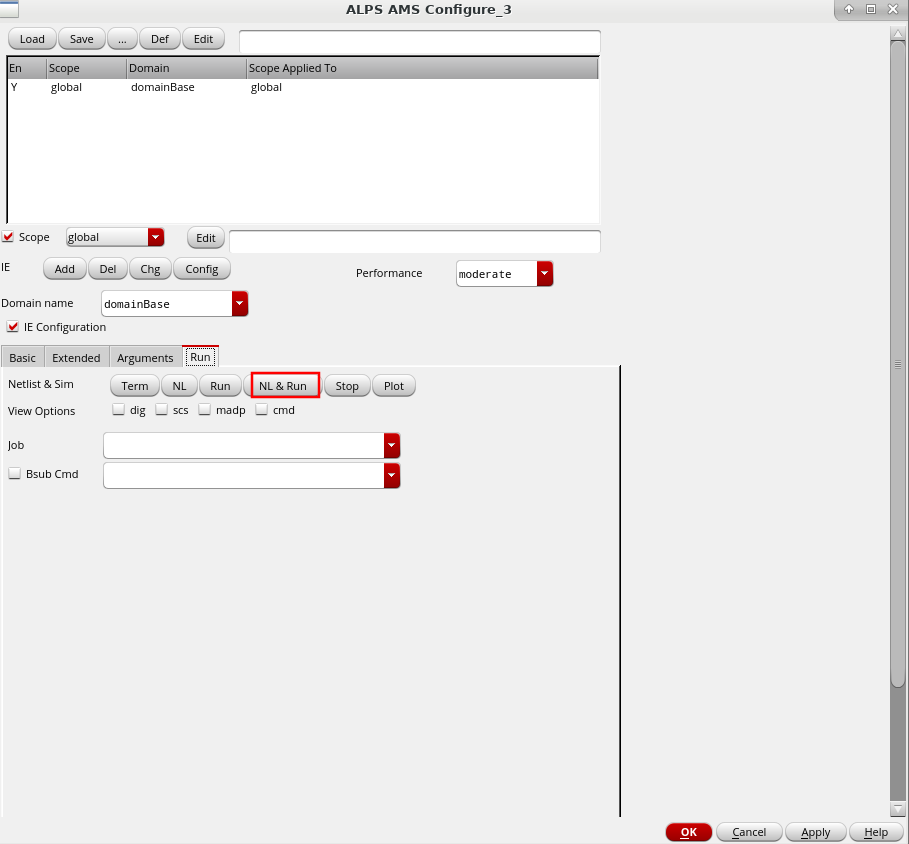

然后在run界面 选择

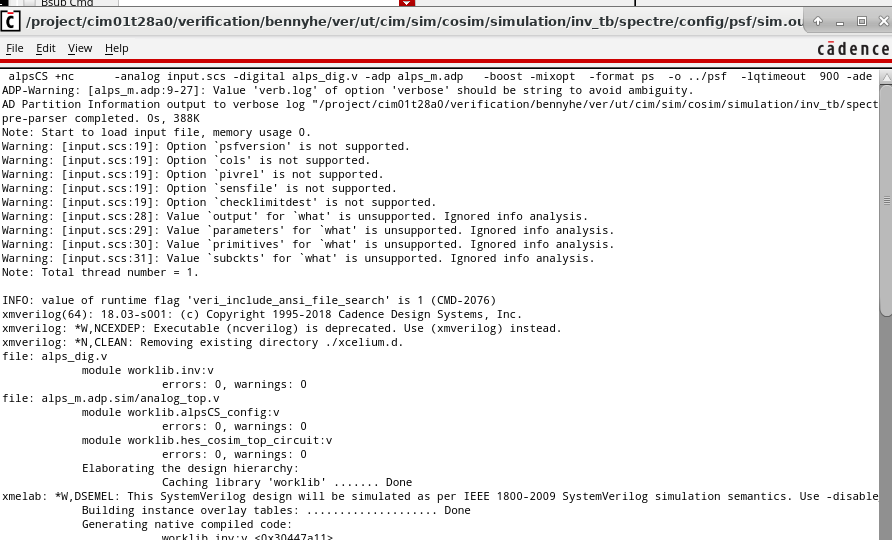

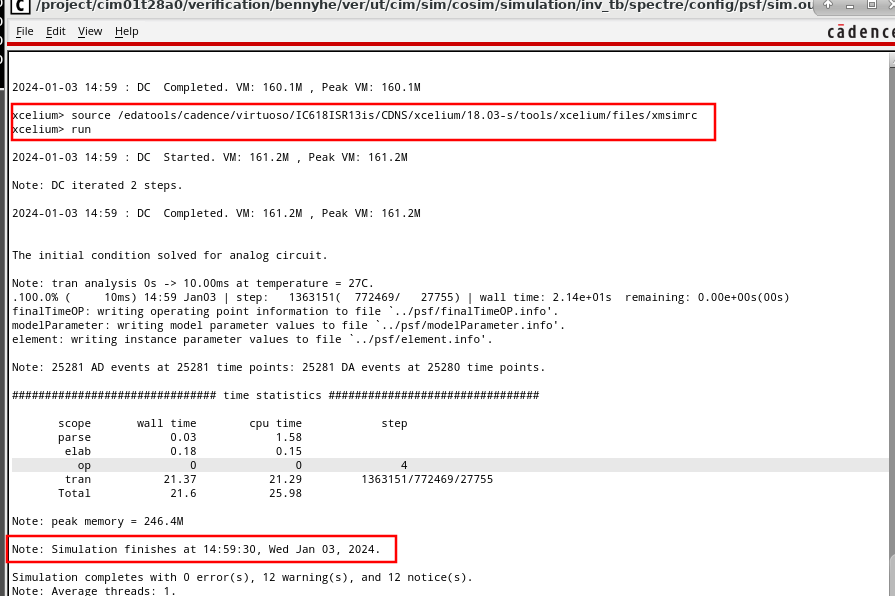

会显示

以及调用xrun的过程

产生的数字波形的路径
./simulation/inv_tb/spectre/config/netlist/alps_m.adp.sim.vcd

可以使用simvision或者verdi、dve或者empyrean 的 iwave 打开vcd波形

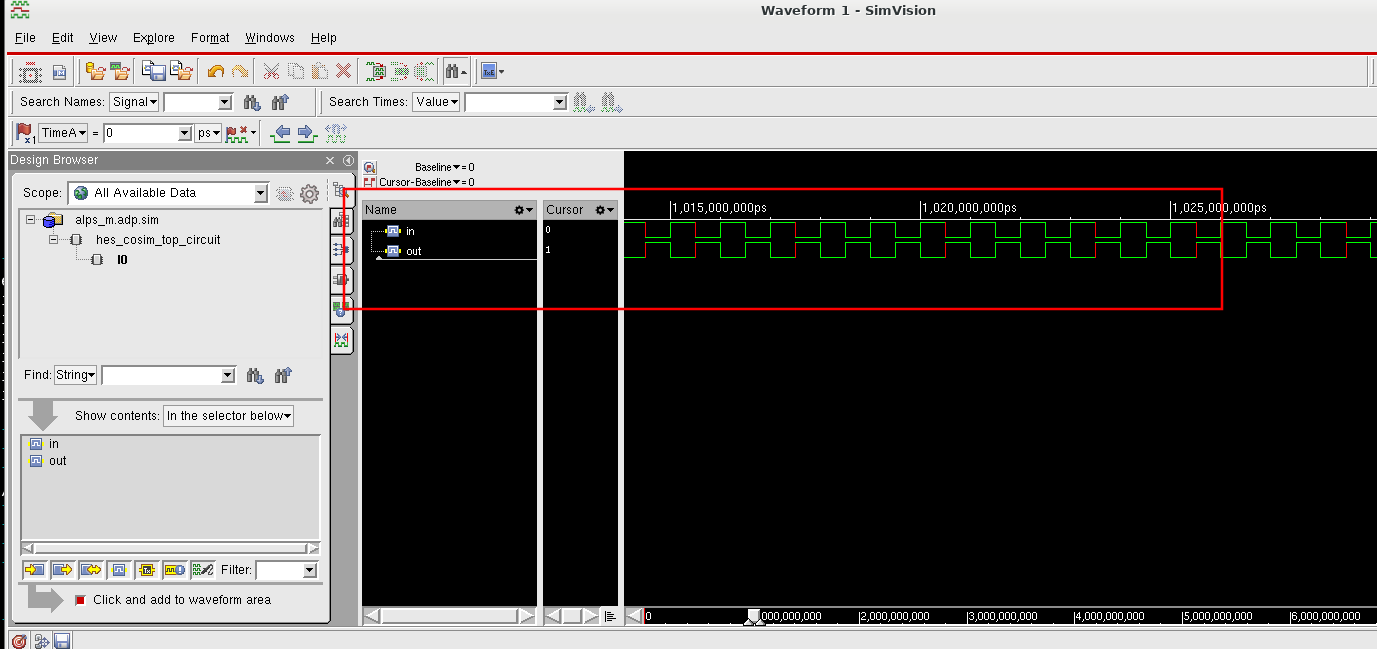

这里以simvision 为例子
