基本介绍：
本文档介绍了在IC617的ADE L环境的图形化界面中进行数字+模拟信号混合仿真的方法，主要分成以下几个部分：
一、软件要求
1、与CustomSim兼容的VCS，本文档中分别是xa2018.09和vcsmx_v201809
2、Custom Waveview（波形查看软件，非必须）
3、IC614或更新版本的Cadence（OA）或更新版本的IC5.1.4.1-USR5（CDBA），本文档以IC617为例。
4、相应的license
二、安装并设置CustomSim ADE L交互界面
安装CustomSim有两种方式，分别是安装在Cadence目录中和目录外。本文档只介绍第二种方法，即安装在Cadence目录外。具体步骤如下：
1、设置环境变量：setenv CDS_LOAD_ENV CSF
2、在CustomSim的安装目录下找到名为CustomSim.cdsenv的文件，位置在CustomSim安装目录/ade/CustomSimADE/CustomSim.cdsenv，将其复制到home目录下。（这是CustomSim的初始化文件，不复制也无所谓）
3、在home下找到.cdsinit文件并在文件中将CustomSim.ile文件的路径添加进去：
Load(“CustomSim安装目录/ade/CustomSimADE/CustomSim.ile”)
（这里面包含了Cadence环境下的CustomSim ADE SKILL代码）
4、设置环境变量：setenv CDS_Netlisting_Mode Analog
5、如果Cadence版本早于IC617且CustomSimADE版本晚于M-2017.03，则需要设置如下环境变量：
setenv CDS_AUTO_64BIT ALL
（在本文档中不需要进行此设置，但设置了也无妨。）
6、全部设置完成后就可以按照正常的方式启动Cadence软件了。
三、CustomSim ADE L的使用
CustomSim ADE交互界面支持Cadence的schematic和config两种方式的设置。Schematic通常用于纯模拟仿真（CustomSim）而config通常用于混合信号仿真（CustomSim-VCS），本文档使用第二种方法。下面是设置数模混合仿真的具体步骤：
1、创建原理图：
新建schematic并将具体的原理图电路添加进去，模拟部分按照正常的方式创建电路并生成symbol，数字电路的创建方法有如下几种：
①新建cell view，类型选择Verilog，view会自动变成functional，确定之后在里面编辑数字电路，保存并检查无误后会自动弹出生成symbol的界面，完成之后就可以用平时调用模拟电路的方法调用该模块。
②大多数情况下模拟工程师并不需要写数字代码，只需要将写好的代码调用即可，此时可以用之前的方式新建verilog之后将数字代码复制进来即可。（也可以找到代码的路径将数字代码复制过去覆盖原来的代码，并修改好数字里面的module名字，重新打开该verilog再保存退出，同样可以弹出生成symbol的界面。）
③CustomSim也提供了直接加载数字代码的方式，本文档不做介绍。
2、创建config：
创建config的名字需要和schematic相同，类型选择config，完成后会弹出一个名为New Configuration的窗口，点击view那一栏并选择schematic（唯一的选项），然后Global Bindings需要进行设置，设置之前先对各个选项做简要介绍：
①Library List：Library列表，可以是Cadence自带的library，可以是工艺库，也可以是用户自定义的库，可以定义一个，也可以定义多个，如果定义多个需要用空格隔开。
②View List：即之前定义过的库中所包含的view都会在里面显示。CustomSim支持的View List包括：hspiceD、spice、cmos_sch、veriloga和schematic。
③Stop List：此处的内容定义了生成网表的类型，如果想生成spectre格式的网表需要在此栏填写spectre同时View List栏也需要加入spectre，如果想生成HSPICE格式的网表则需要在两栏同时填写hspiceD或者HSPICE。（注意此栏不要填错，要根据你使用的仿真器类型填写。
④Constraint List：（作用不明）
实际设置：
可以直接点击底部的Use Template然后选择AMS并确定，实测可以成功仿真而无需额外设置，前提是使用spectre仿真。点击ok完成设置会弹出新的界面，在界面中找到ADE L选项并点击就会启动ADE界面和schematic界面。接下来的就可以关闭config界面进行下一步的设置了。
四、电路设置
这一步的设置方法基本与平时相同，也比较简单。
1、点击Setup→Simulator/Directory/Host在弹出的界面选择CustomSim作为仿真器并确认（仿真路径可以按照自己的需求设置，不设置也可）。
2、如果你之前的原理图中已经同时包含了数字和模拟模块，CustomSim就会自动选择仿真类型为混合信号仿真，无需手动设置。
五、ADE环境下CustomSim的设置
这一步主要是对仿真器的部分重要选项进行设置，主要是仿真器的选择和网表类型的选择。具体如下：
1、在ADE L界面点击Setup→Environment会弹出设置界面：
在其中可以看到Simulator Selection/Netlist Syntax/Waveform Output Format等选项。此处我们选择：CunstomSim/spectre/fsdb+fsdb（分别对应仿真器/网表/数字波形格式+模拟波形格式，波形格式可以根据自己的喜好和使用的看波形的软件设置），另外# of Cores是多核仿真选项，默认为1，如果需要加快仿真速度可以在其中填入需要的CPU的数量，如需要8颗CPU则在里面填写8（需要注意的是CPU数量并非会全部用到，仿真器会自己决定用到的数目，例如填了8，实际可能只用到了6，但不会超过8，猜测跟实际的电路复杂程度有关。）
2、仿真选项设置：点击Simulation→Option→Digital，在top name栏点击Use Top Cell Name，并确定。（这一步很重要，不进行此设置仿真会无法继续）
3、设置transient仿真：点击Analyses→Choose后在stop栏填入需要的仿真时间并确定。（只有tran可选）
4、另外还有Model的添加，以及其它的自定义的设置再次不过多介绍。可以自行试验。
六、波形保存
上一步结束后就已经可以进行仿真了，但为了加快仿真速度，通常会减少保存的波形节点的数量，这一步介绍保存的方法。
点击Optput→To Be Saved→Select On Design之后再原理图中依次选择需要保存的节点电压和电流，按esc完成选择。
七、开始仿真
Simulation→Netlist and Run开始仿真！
八、常见错误及解决方法
上一步中可能会有如下错误：
如果模拟电路中调用了电阻且电阻是多跟串联的形式，仿真器可能会报错并提示存在器件名字和net冲突的问题，此时只需要将其中一个的名字改掉就可以了。具体方法不做赘述。
九、参考文档
CustomSim User Guide的CustomSim ADE Interface Integration部分。

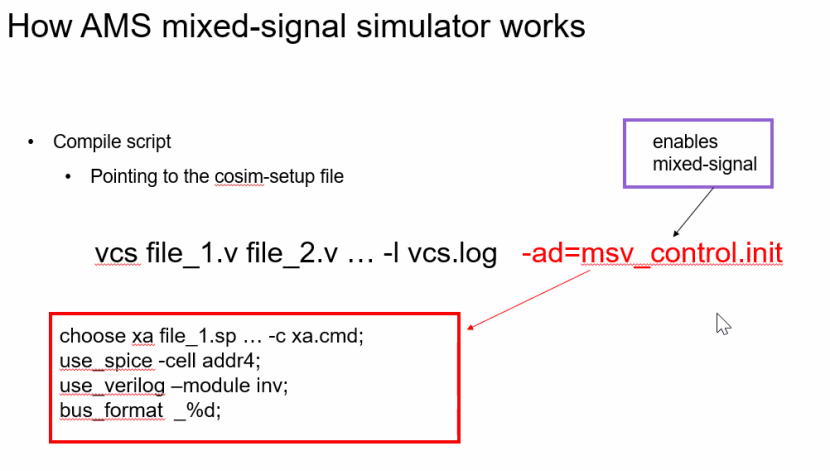

ps：仅做记录学习用，个人不推荐，仿真还是要使用自动化的命令效率才高，debug 才需要图形界面。
