cadence-irun（xrun）增量编译

hegangben

2025-06-20 / 0 评论 / 6 阅读 / 正在检测是否收录...

06/20

irun支持MSIE编译，MSIE的全称是 multi-snapshot incremental elaboration。将多个编译好的snapshot，组合成一个最终的snapshot，去仿真。

利用这个技术，我们就可以使用irun来进行增量编译，从而节约编译时间。

为了实现增量编译，我们将snapshot分为primary snapshot和incremental snapshot，primary snapshot指环境中不经常变化的代码，编译成的snapshot，incremental snapshot指环境中经常变化的代码，编译成的snapshot，最后再将这两个snapshot进行组合，得到最终的snapshot，去仿真。

一、编译流程
下图是单个primary snapshot的编译流程：

将DUT，编译成primary snapshot，TB载入primary snapshot后，和tb一起进行编译，得到仿真的snapshot，再去仿真。

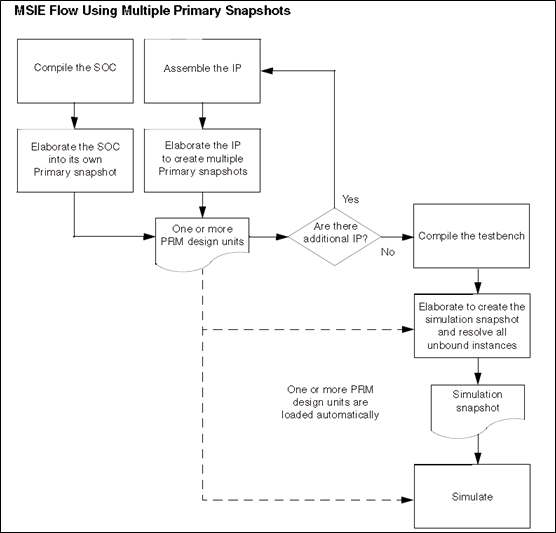

下图是多个primary snapshot的编译流程：

将SOC编译成primary snapshot，将IP编译成primary snapshot，将2个primary snapshot，和tb一起编译，得到最终的仿真snapshot，再进行仿真。

二、实现方法
一般情况下，我们是将DUT和TB进行分开编译，以实现增量编译。对于验证人员来说，DUT是不会变化的，因此我们可以将DUT，编译成primary snapshot，TB部分载入DUT的primary snapshot，和自己的TB代码一起编译，成最终的incremental snapshot，去仿真。这样，当环境修改之后，不需要重新编译RTL，这样，就节省了编译时间。特别是RTL的设计规模很大之后，这节约的时间，就更明显了。

三、测试

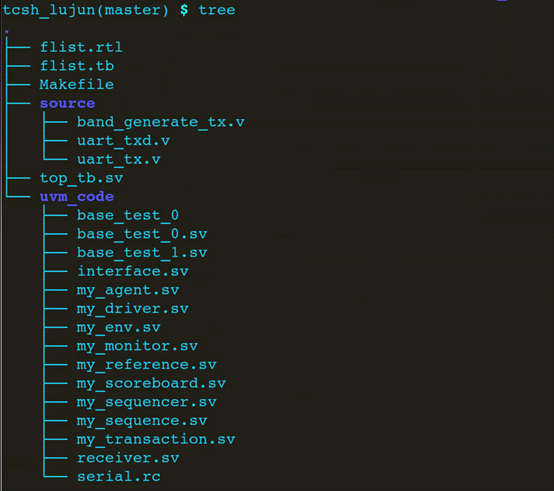

测试环境，组织结构如下：

flist.rtl ：编译rtl的flist
flist.tb : 编译tb的flist
Makefile

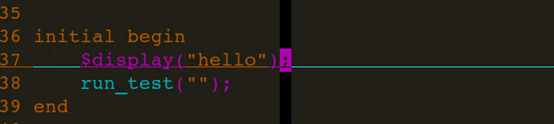

top_tb.sv ： testbench顶层
source：存放rtl code的目录
uvm_code：存放tb code的目录

1、makefile解析
Makefile内容如下：

tc:= base_test_0

irun_prim:

    irun -sv -64bit -f flist.rtl -mkprimsnap -top uart_tx -l irun_rtl.log

irun_inca:

    irun -c -sv -64bit -f flist.tb -uvm -uvmhome CDNS-1.2 -primtop uart_tx -l irun_tb.log

irun_run:

    irun -R +UVM_TESTNAME=$(tc) -l irun_run.log

clean:

    rm -rf INCA_libs

    rm -f *.log

对于 irun_prim 目标，根据RTL代码生成primary snapshot。

-sv：启动sv编译
-64bit：启动64位的irun
-f flist.rtl : 指定编译RTL的flist
-mkprimsnap: 生成primary snapshot
-top：指定RTL的顶层
-l：指定log文件

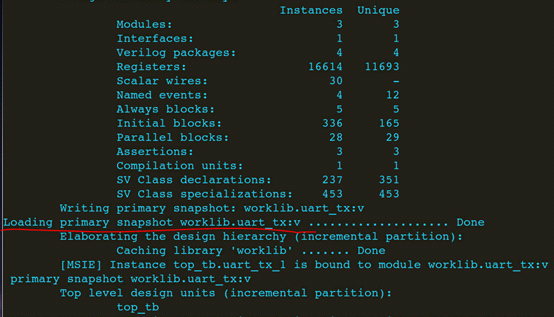

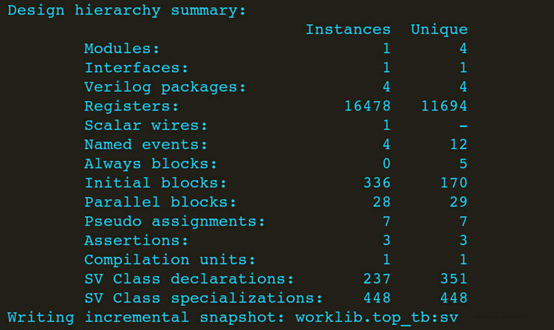

对于 irun_inca 目标，载入RTL编译得到的primary snapshot，根据TB代码生成incremental snapshot，

-c: 只编译，不仿真
-f flist.tb：指定编译TB的flist
-uvm：启动uvm编译
-uvmhome CDNS-1.2：指定uvm的home目录为irun工具目录下的UVM-1.2目录
-primtop uart_tx：指定需要载入primary snapshot的顶层。
对于 irun_run 目标，仿真。

-R ：不编译，直接仿真
+UVM_TESTNAME： uvm指定testcase的选项

2、第一次执行

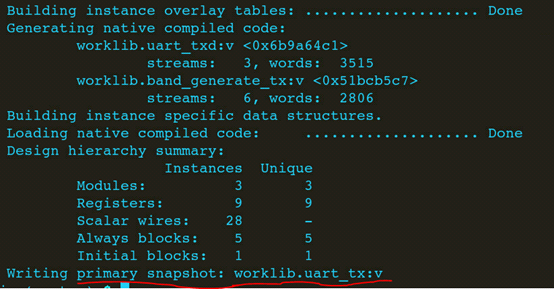

make irun_prim；生成primary snapshot
