sv中的功能覆盖率常用用法

下面是ieee文档自我提取的一些用法，这一篇的用法，更加全面：

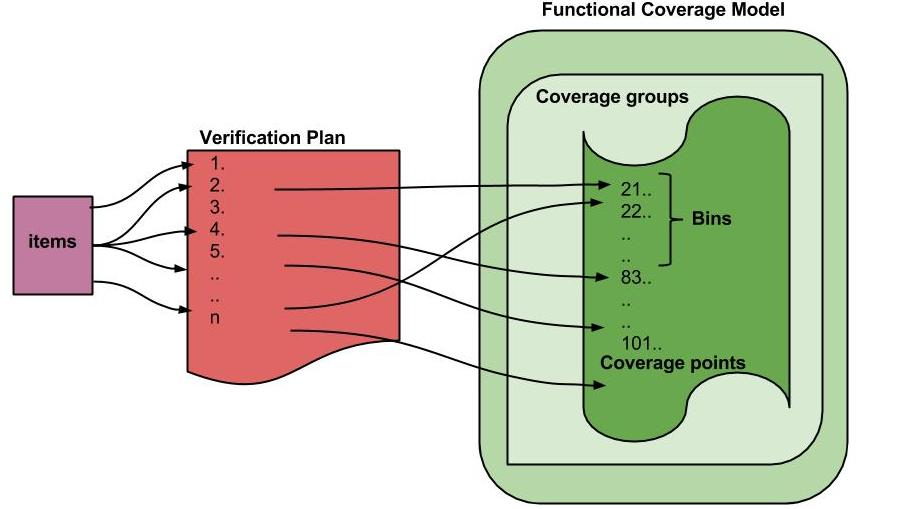

1. covergroup常用用法；

covergroup cg_0;

        cp_name coverpoint signal_name{

                bins bin_name0 = {[0:63],65};//两个bin, [0:63],65, 只要有里面的值收到了，就全覆盖

                bins bin_name1[] = { [127:150],[148:191] }; // 65个bin，即[]中的每一个值都是一个bin；

                bins bin_name2   = { [1000:$] };//$表示结尾，即最大值；

                bins bin_name3[] = default;//其他的所有值，都划分到other, 也是要全部都收到；

        }

endgroup

2. bins with的用法；


        cp_name: coverpoint signal_name{

                bins bin_name[] = {[0:255]} with (item % 3 == 0);//0-255中3的余数为0的部分，构成bin;

        }


    也可以将with的内容封装成function;


        coverpoint b {

                bins func[] = b with (myfunc(item));

        }

3. wildcard;

        wildcard bins g12_15 = { 4'b11?? };//只要在1100~1111间的任何一个踩到了，就收到了；

        wildcard bins g12_15_array[] = { 4'b11?? };//加了[], 会给每一个符合条件的都产生一个bin

4. ignore_bins;

    当没有明确定义某一个coverpoint的bins时，EDA仿真工具会生成和收集所有可能的bins，当其中某些bins在RTL中永远都不可能覆盖到，可以使用ignore_bins进行忽略

   covergroup cg23;

        coverpoint a {

                ignore_bins ignore_vals = {7,8};//不收集7，8；

                ignore_bins ignore_trans = (1=>3=>5);//不收集1，3，5这个序列；

        }

   endgroup

5. illegal_bins;

    某个值不可能收到，收到后报错；起到类似checker的作用；

   covergroup cg3;

        coverpoint b {

                illegal_bins bad_vals = {1,2,3};

                illegal_bins bad_trans = (4=>5=>6);

        }

   endgroup

6. cross；

bit [31:0] a_var;

bit [3:0] b_var;

covergroup cov3 @(posedge clk);

        A: coverpoint a_var { bins yy[] = { [0:9] }; }

        CC: cross b_var, A;//两个coverpoint进行cross;

endgroup

7. cross中指定bins;

   int i,j;

   covergroup ct;

        coverpoint i { bins i[] = { [0:1] }; }

        coverpoint j { bins j[] = { [0:1] }; }

        x1: cross i,j;

        x2: cross i,j {

                 ignore_bins i_zero = binsof(i) intersect { 0 };//i中不包含0；

                //binsof(x) intersect (y);//x的取值中，只收取为y的值；

        }

   endgroup

8. binsof 与 && / ||的组合；

covergroup address_cov () @ (posedge ce);
  ADDRESS : coverpoint addr {
    bins addr0 = {0};
    bins addr1 = {1};
  }
  CMD : coverpoint cmd {
    bins READ = {0};
    bins WRITE = {1};
    bins IDLE  = {2};
  }
  CRS_USER_ADDR_CMD : cross ADDRESS, CMD {
    bins USER_ADDR0_READ = binsof(CMD) intersect {0};//默认的bins本来应该是2*3=6个，但是这里只定义了两个bins <addr0,READ> <addr1,READ>
    bins u2 = binsof(ADDRESS.addr0) || binsof(CMD.READ);// bins 数目为4，包括<addr0,READ>,<addr0,WRITE>,<addr0,IDLE>,<addr1,READ>
    bins u3 = binsof(ADDRESS.addr0) && binsof(CMD.READ);// bins 数目为1，包括<addr0,READ>
  }
  CRS_AUTO_ADDR_CMD : cross ADDRESS, CMD {
    ignore_bins AUTO_ADDR_READ = binsof(CMD) intersect {0};
    ignore_bins AUTO_ADDR_WRITE = binsof(CMD) intersect {1} && binsof(ADDRESS) intersect{0};
  }

（原文链接：https://blog.csdn.net/bleauchat/article/details/90445713）

9. matches;

    感觉上像是一个下线；

    bins apple = X with (a+b < 257) matches 127;// 127~257？


10. 带参数的covergroup;

    module mod_m;

         logic [31:0] a, b;

         covergroup cg(int cg_lim);

                 coverpoint a;

                 coverpoint b;

                 aXb : cross a, b {

                         function CrossQueueType myFunc1(int f_lim);

                                 for (int i = 0; i < f_lim; ++i)

                                 myFunc1.push_back('{i,i});

                         endfunction

                         bins one = myFunc1(cg_lim);

                         bins two = myFunc2(cg_lim);

                         function CrossQueueType myFunc2(logic [31:0] f_lim);

                         for (logic [31:0] i = 0; i < f_lim; ++i)

                                 myFunc2.push_back('{2*i,2*i});

                                 endfunction

                }

         endgroup

         cg cg_inst = new(3);//每一个例化的时候再指定参数；

    endmodule

结果如下：

cg_inst.aXb.one = <0.0> , <1.1>,<2.2>

cg_inst.aXb.two = <0.0>,<2.2>,<4.4>,

11. instance；

    每个覆盖率例化的时候，是所有的合在一起收集，还是每个例化的地方，单独收集对应的覆盖率；

    每个覆盖率单独例化的时候，可以指定最终呈现的名字；

    covergroup g1 (int w, string instComment) @(posedge clk) ;

        // track coverage information for each instance of g1 in addition

        // to the cumulative coverage information for covergroup type g1

        option.per_instance = 1;

        // comment for each instance of this covergroup

        option.comment = instComment;

12. 一些基本的选项，通常不使用；

        //auto_bin_max, cross_auto_bin_max, goal, weight等等；

        //参考如下：

    (221条消息) [SV]SystemVerilog Coverage Options用法總結及案例_元直数字电路验证的博客-CSDN博客_coveragegroup option
    也可以参考table 19-2;

13. 设置采样时刻；

一般来讲，是不指定采样时刻，然后再rm中比对通过后，手动sample, 可以保证采集数据的合理性和正确性；
也可以指定拍拍采集；covergroup g1 (int w, string instComment) @(posedge clk) ;

14. 数据边界描述；

[ $ : value ] => The set of values less than or equal to value

[ value : $ ] => The set of values greater or equal to value
————————————————
