Yosys工具概述

对于一个新工具，以及学习源码，可以让ai帮忙分析。例如下面源码解读使用的kimi协助分析

一、基本使用
【从零开始学习VLSI设计（一）】Yosys工具概述-CSDN博客

1.安装

$ sudo apt-get install build-essential clang bison flex libreadline-dev gawk tcl-dev libffi-dev git graphviz xdot pkg-config python3 libboost-system-dev libboost-python-dev libboost-filesystem-dev zlib1g-dev
$ git clone https://github.com/YosysHQ/yosys.git
$ cd yosys
$ make
$ sudo make install

2.使用

//读取top.v
read_verilog top.v
//读取lib库
read_verilog -lib -specify +/xilinx/cells_sim.v
read_verilog -lib +/xilinx/cells_xtra.v
//检查层次连接
hierarchy -check -auto-top
//综合
synth_xilinx -flatten -nosrl -noclkbuf -nodsp
//显示连接关系图

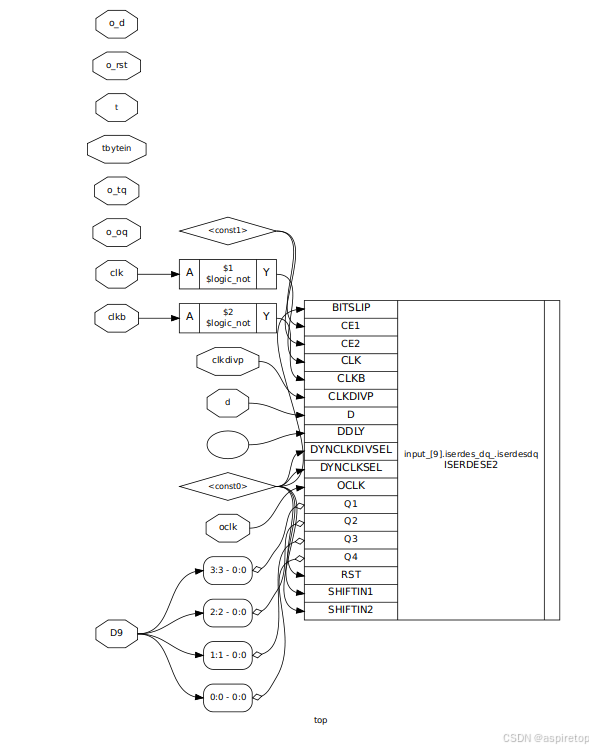

show
//执行优化
opt

二、项目结构

Yosys 是一个开源的硬件描述语言（HDL）合成工具，它主要用于将 Verilog 或 VHDL 代码转换成门级网表（netlist），这些网表可以被发送到 ASIC 或 FPGA 的合成工具。Yosys 支持多种不同的后端目标，使其成为一个灵活的前端合成工具。

Yosys 的项目结构大致如下：

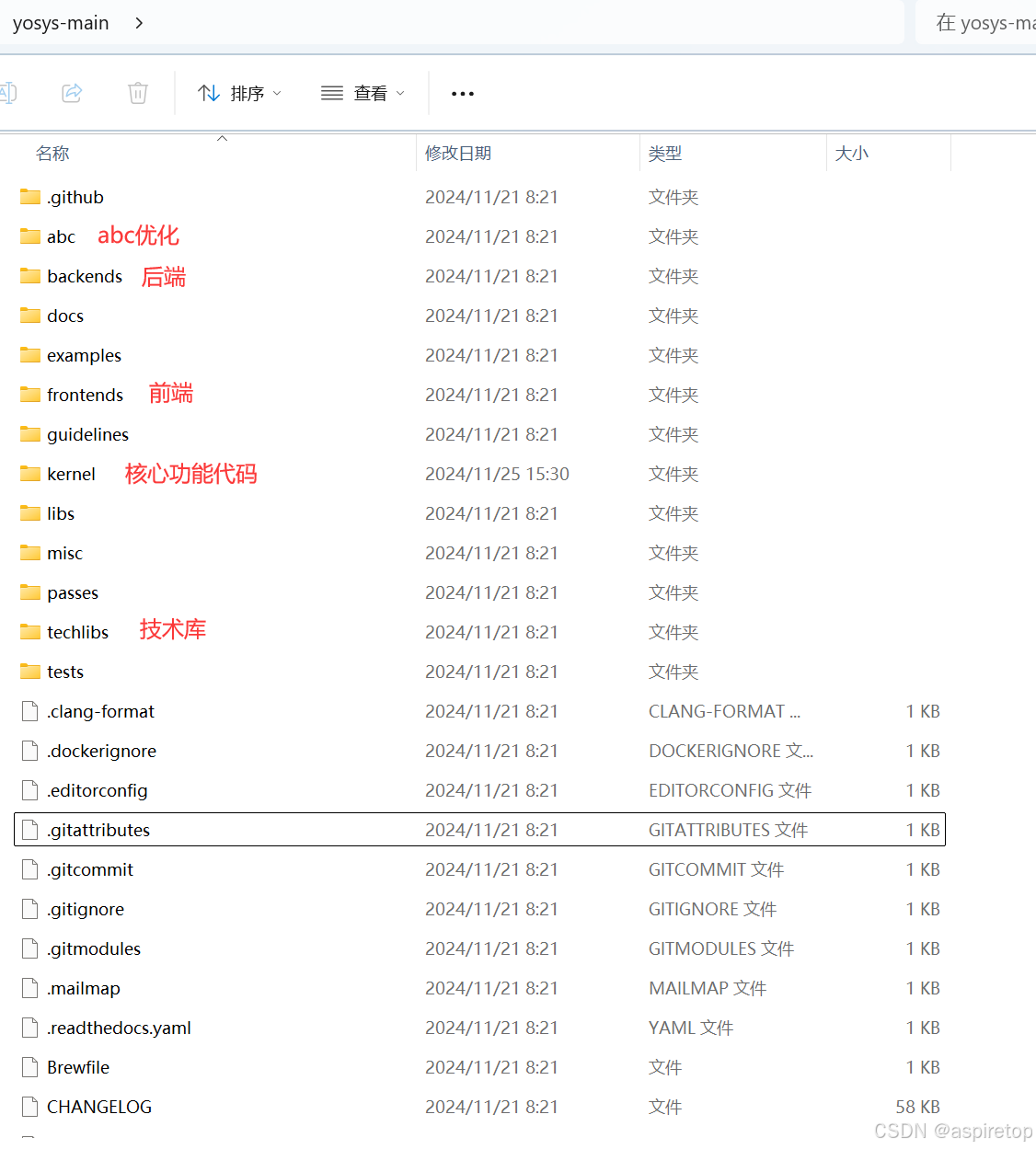

内核（Kernel）
- 包含 Yosys 的核心功能，如内存管理、日志记录、基本数据类型和算法等。
前端（Frontends）
- 用于读取和解析不同的硬件描述语言，如 Verilog、VHDL、SystemVerilog 等。
- 将 HDL 代码转换成 Yosys 内部表示（AST - Abstract Syntax Tree）。
后端（Backends）
- 用于将 Yosys 内部表示转换成不同的网表格式，如 EDIF、Bels、Netlists 等。
- 支持多种不同的技术目标，如 Xilinx、Altera/Intel、Lattice 等。
优化（Optimizations）
- 包含一系列优化传递（passes），用于改进和简化内部表示。
- 优化包括但不限于常数传播、死代码消除、代数简化、查找表优化等。
库（Libraries）
- 提供了一系列预定义的逻辑单元（如 LUTs、Flip-Flops、内存单元等）和宏单元。
- 用于生成特定功能的标准单元和宏。
工具（Tools）
- 提供了一系列用于调试、分析和转换设计的工具。
- 包括查看器、测试生成器、等价性检查器等。
测试（Tests）
- 包含了用于测试 Yosys 功能的自动化测试套件。
- 用于确保 Yosys 的功能正确性和稳定性。
文档（Documentation）
- 提供了用户手册、内部 API 文档和开发文档。
- 帮助用户和开发者理解如何使用和贡献 Yosys。
脚本和示例（Scripts and Examples）
- 提供了一系列示例和脚本，展示如何使用 Yosys 进行不同的合成和优化任务。
- 用于教学和作为最佳实践的参考。
第三方集成（Third-party Integrations）
- 包括与第三方工具链的集成，如 OpenSTA、ABC 等。
- 提供了与这些工具的接口，以便在合成流程中使用它们的特定功能。

Yosys 的项目结构设计得既模块化又可扩展，使得它可以适应不同的用户需求和目标平台。开发者可以通过添加新的前端、后端或优化传递来扩展 Yosys 的功能。

三、内部数据结构

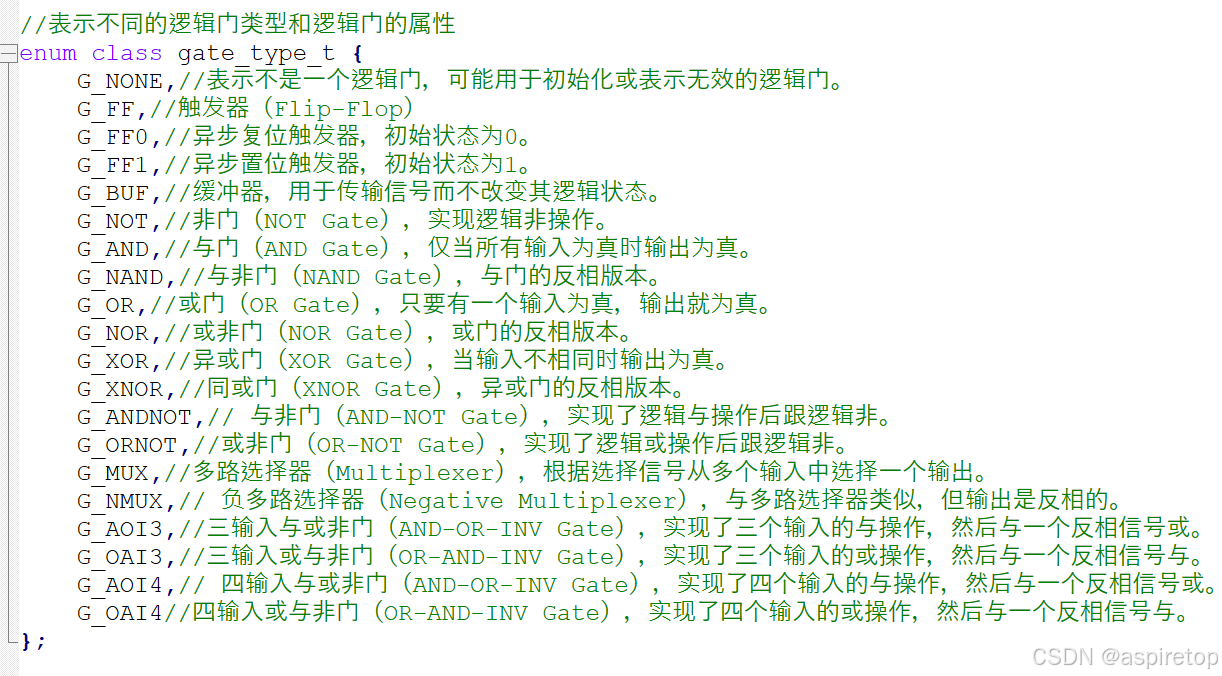

上图为yosys内部的逻辑门类型

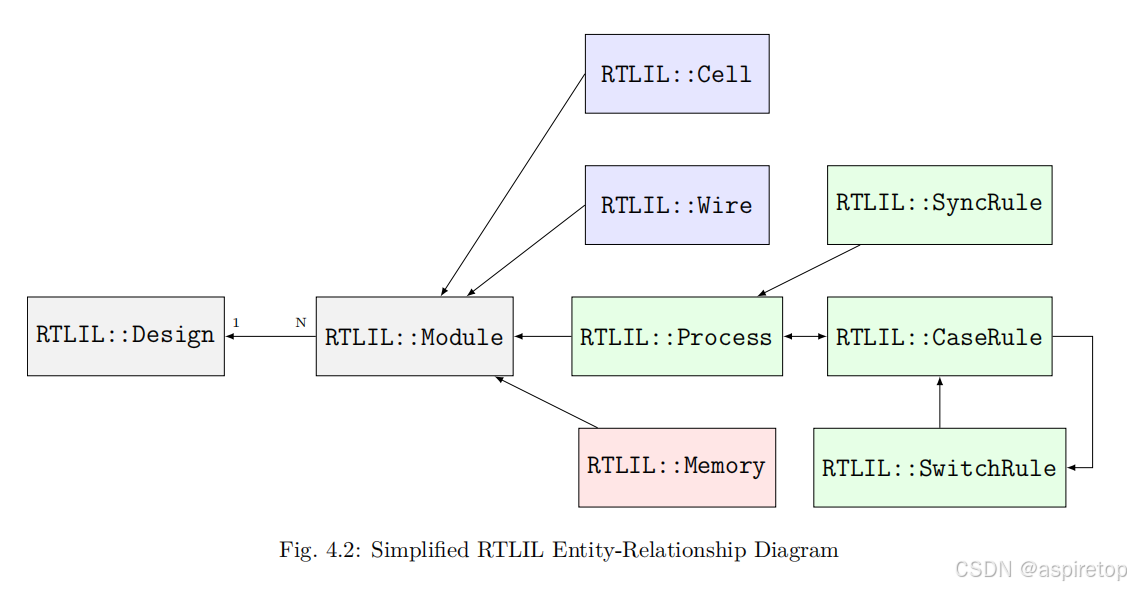

上图为yosys内部网表的主要数据结构

以下是 rtlil.h 和 rtlil.cc 文件中与 design->modules() 相关的一些关键点：

RTLIL::Design 类：

定义了 RTLIL::Design 类，它表示整个设计，包含所有模块和其他全局信息。
RTLIL::Design 类中有一个 modules 成员，它是一个 std::vector，存储设计中的所有模块。
RTLIL::Module 类：

定义了 RTLIL::Module 类，它表示设计中的一个模块，是设计的基本构建块。
RTLIL::Module 类包含成员如 wires、cells 等，用于存储模块内的线网和单元。
RTLIL::Wire 类：

定义了 RTLIL::Wire 类，它表示一个线网，用于连接模块内的信号。
RTLIL::Cell 类：

定义了 RTLIL::Cell 类，它表示一个单元，如逻辑门或存储元件。
RTLIL::SigSpec 类：

定义了 RTLIL::SigSpec 类，它表示一个信号规范，可以包含多个信号位或信号块。
RTLIL::SigBit 类：

定义了 RTLIL::SigBit 类，它表示一个信号位，可以是一个线网的一部分或一个常量值。
这些数据结构共同构成了 Yosys 处理和存储网表信息的基础设施。通过这些数据结构，Yosys 可以读取、修改和输出 RTL 级别的硬件设计。
RTLIL::Design

struct RTLIL::Design
{
    unsigned int hashidx_;
    unsigned int hash() const { return hashidx_; }

    pool<RTLIL::Monitor*> monitors;
    dict<std::string, std::string> scratchpad;

    bool flagBufferedNormalized = false;
    void bufNormalize(bool enable=true);

    int refcount_modules_;
    dict<RTLIL::IdString, RTLIL::Module*> modules_;
    std::vector<RTLIL::Binding*> bindings_;

    std::vector<AST::AstNode*> verilog_packages, verilog_globals;
    std::unique_ptr<define_map_t> verilog_defines;

    std::vector<RTLIL::Selection> selection_stack;
    dict<RTLIL::IdString, RTLIL::Selection> selection_vars;
    std::string selected_active_module;

    Design();
    ~Design();

    RTLIL::ObjRange<RTLIL::Module*> modules();
    RTLIL::Module *module(const RTLIL::IdString &name);
    const RTLIL::Module *module(const RTLIL::IdString &name) const;
    RTLIL::Module *top_module();

    bool has(const RTLIL::IdString &id) const {
        return modules_.count(id) != 0;
    }

    void add(RTLIL::Module *module);
    void add(RTLIL::Binding *binding);

    RTLIL::Module *addModule(RTLIL::IdString name);
    void remove(RTLIL::Module *module);
    void rename(RTLIL::Module *module, RTLIL::IdString new_name);

    void scratchpad_unset(const std::string &varname);

    void scratchpad_set_int(const std::string &varname, int value);
    void scratchpad_set_bool(const std::string &varname, bool value);
    void scratchpad_set_string(const std::string &varname, std::string value);

    int scratchpad_get_int(const std::string &varname, int default_value = 0) const;
    bool scratchpad_get_bool(const std::string &varname, bool default_value = false) const;
    std::string scratchpad_get_string(const std::string &varname, const std::string &default_value = std::string()) const;

    void sort();
    void check();
    void optimize();

    bool selected_module(const RTLIL::IdString &mod_name) const;
    bool selected_whole_module(const RTLIL::IdString &mod_name) const;
    bool selected_member(const RTLIL::IdString &mod_name, const RTLIL::IdString &memb_name) const;

    bool selected_module(RTLIL::Module *mod) const;
    bool selected_whole_module(RTLIL::Module *mod) const;

    RTLIL::Selection &selection() {
        return selection_stack.back();
    }

    const RTLIL::Selection &selection() const {
        return selection_stack.back();
    }

    bool full_selection() const {
        return selection_stack.back().full_selection;
    }

    template<typename T1> bool selected(T1 *module) const {
        return selected_module(module->name);
    }

    template<typename T1, typename T2> bool selected(T1 *module, T2 *member) const {
        return selected_member(module->name, member->name);
    }

    template<typename T1> void select(T1 *module) {
        if (selection_stack.size() > 0) {
            RTLIL::Selection &sel = selection_stack.back();
            sel.select(module);
        }
    }

    template<typename T1, typename T2> void select(T1 *module, T2 *member) {
        if (selection_stack.size() > 0) {
            RTLIL::Selection &sel = selection_stack.back();
            sel.select(module, member);
        }
    }


    std::vector<RTLIL::Module*> selected_modules() const;
    std::vector<RTLIL::Module*> selected_whole_modules() const;
    std::vector<RTLIL::Module*> selected_whole_modules_warn(bool include_wb = false) const;
#ifdef WITH_PYTHON
    static std::map<unsigned int, RTLIL::Design*> *get_all_designs(void);
#endif
};

RTLIL::Model

struct RTLIL::Module : public RTLIL::AttrObject
{
    unsigned int hashidx_;
    unsigned int hash() const { return hashidx_; }

protected:
    void add(RTLIL::Wire *wire);
    void add(RTLIL::Cell *cell);
    void add(RTLIL::Process *process);

public:
    RTLIL::Design *design;
    pool<RTLIL::Monitor*> monitors;

    int refcount_wires_;
    int refcount_cells_;

    dict<RTLIL::IdString, RTLIL::Wire*> wires_;
    dict<RTLIL::IdString, RTLIL::Cell*> cells_;

    std::vector<RTLIL::SigSig>   connections_;
    std::vector<RTLIL::Binding*> bindings_;

    RTLIL::IdString name;
    idict<RTLIL::IdString> avail_parameters;
    dict<RTLIL::IdString, RTLIL::Const> parameter_default_values;
    dict<RTLIL::IdString, RTLIL::Memory*> memories;
    dict<RTLIL::IdString, RTLIL::Process*> processes;

    Module();
    virtual ~Module();
    virtual RTLIL::IdString derive(RTLIL::Design *design, const dict<RTLIL::IdString, RTLIL::Const> &parameters, bool mayfail = false);
    virtual RTLIL::IdString derive(RTLIL::Design *design, const dict<RTLIL::IdString, RTLIL::Const> &parameters, const dict<RTLIL::IdString, RTLIL::Module*> &interfaces, const dict<RTLIL::IdString, RTLIL::IdString> &modports, bool mayfail = false);
    virtual size_t count_id(const RTLIL::IdString& id);
    virtual void expand_interfaces(RTLIL::Design *design, const dict<RTLIL::IdString, RTLIL::Module *> &local_interfaces);
    virtual bool reprocess_if_necessary(RTLIL::Design *design);

    virtual void sort();
    virtual void check();
    virtual void optimize();
    virtual void makeblackbox();

    void connect(const RTLIL::SigSig &conn);
    void connect(const RTLIL::SigSpec &lhs, const RTLIL::SigSpec &rhs);
    void new_connections(const std::vector<RTLIL::SigSig> &new_conn);
    const std::vector<RTLIL::SigSig> &connections() const;

    std::vector<RTLIL::IdString> ports;
    void fixup_ports();

    pool<pair<RTLIL::Cell*, RTLIL::IdString>> bufNormQueue;
    void bufNormalize();

    template<typename T> void rewrite_sigspecs(T &functor);
    template<typename T> void rewrite_sigspecs2(T &functor);
    void cloneInto(RTLIL::Module *new_mod) const;
    virtual RTLIL::Module *clone() const;

    bool has_memories() const;
    bool has_processes() const;

    bool has_memories_warn() const;
    bool has_processes_warn() const;

    std::vector<RTLIL::Wire*> selected_wires() const;
    std::vector<RTLIL::Cell*> selected_cells() const;

    template<typename T> bool selected(T *member) const {
        return design->selected_member(name, member->name);
    }

    RTLIL::Wire* wire(const RTLIL::IdString &id) {
        auto it = wires_.find(id);
        return it == wires_.end() ? nullptr : it->second;
    }
    RTLIL::Cell* cell(const RTLIL::IdString &id) {
        auto it = cells_.find(id);
        return it == cells_.end() ? nullptr : it->second;
    }

    const RTLIL::Wire* wire(const RTLIL::IdString &id) const{
        auto it = wires_.find(id);
        return it == wires_.end() ? nullptr : it->second;
    }
    const RTLIL::Cell* cell(const RTLIL::IdString &id) const {
        auto it = cells_.find(id);
        return it == cells_.end() ? nullptr : it->second;
    }

    RTLIL::ObjRange<RTLIL::Wire*> wires() { return RTLIL::ObjRange<RTLIL::Wire*>(&wires_, &refcount_wires_); }
    RTLIL::ObjRange<RTLIL::Cell*> cells() { return RTLIL::ObjRange<RTLIL::Cell*>(&cells_, &refcount_cells_); }

    void add(RTLIL::Binding *binding);

    // Removing wires is expensive. If you have to remove wires, remove them all at once.
    void remove(const pool<RTLIL::Wire*> &wires);
    void remove(RTLIL::Cell *cell);
    void remove(RTLIL::Process *process);

    void rename(RTLIL::Wire *wire, RTLIL::IdString new_name);
    void rename(RTLIL::Cell *cell, RTLIL::IdString new_name);
    void rename(RTLIL::IdString old_name, RTLIL::IdString new_name);

    void swap_names(RTLIL::Wire *w1, RTLIL::Wire *w2);
    void swap_names(RTLIL::Cell *c1, RTLIL::Cell *c2);

    RTLIL::IdString uniquify(RTLIL::IdString name);
    RTLIL::IdString uniquify(RTLIL::IdString name, int &index);

    RTLIL::Wire *addWire(RTLIL::IdString name, int width = 1);
    RTLIL::Wire *addWire(RTLIL::IdString name, const RTLIL::Wire *other);

    RTLIL::Cell *addCell(RTLIL::IdString name, RTLIL::IdString type);
    RTLIL::Cell *addCell(RTLIL::IdString name, const RTLIL::Cell *other);

    RTLIL::Memory *addMemory(RTLIL::IdString name, const RTLIL::Memory *other);

    RTLIL::Process *addProcess(RTLIL::IdString name);
    RTLIL::Process *addProcess(RTLIL::IdString name, const RTLIL::Process *other);

    // The add* methods create a cell and return the created cell. All signals must exist in advance.

    RTLIL::Cell* addNot (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addPos (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addBuf (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addNeg (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

    RTLIL::Cell* addAnd  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addOr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addXor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addXnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

    RTLIL::Cell* addReduceAnd  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addReduceOr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addReduceXor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addReduceXnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addReduceBool (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

    RTLIL::Cell* addShl    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addShr    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addSshl   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addSshr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addShift  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addShiftx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

    RTLIL::Cell* addLt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addLe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addEq  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addNe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addEqx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addNex (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addGe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addGt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

    RTLIL::Cell* addAdd (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addSub (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addMul (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    // truncating division
    RTLIL::Cell* addDiv (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    // truncating modulo
    RTLIL::Cell* addMod (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addDivFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addModFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addPow (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool a_signed = false, bool b_signed = false, const std::string &src = "");

    RTLIL::Cell* addFa (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_c, const RTLIL::SigSpec &sig_x, const RTLIL::SigSpec &sig_y, const std::string &src = "");

    RTLIL::Cell* addLogicNot (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addLogicAnd (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
    RTLIL::Cell* addLogicOr  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

    RTLIL::Cell* addMux  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::Cell* addPmux (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::Cell* addBmux (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::Cell* addDemux (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");

    RTLIL::Cell* addBweqx  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::Cell* addBwmux  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");

    RTLIL::Cell* addSlice  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, RTLIL::Const offset, const std::string &src = "");
    RTLIL::Cell* addConcat (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::Cell* addLut    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, RTLIL::Const lut, const std::string &src = "");
    RTLIL::Cell* addTribuf (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::Cell* addAssert (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
    RTLIL::Cell* addAssume (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
    RTLIL::Cell* addLive   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
    RTLIL::Cell* addFair   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
    RTLIL::Cell* addCover  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
    RTLIL::Cell* addEquiv  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, const std::string &src = "");

    RTLIL::Cell* addSr    (RTLIL::IdString name, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, const RTLIL::SigSpec &sig_q, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
    RTLIL::Cell* addFf    (RTLIL::IdString name, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const std::string &src = "");
    RTLIL::Cell* addDff   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_d,   const RTLIL::SigSpec &sig_q, bool clk_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDffe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDffsr (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDffsre (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAdff (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const arst_value, bool clk_polarity = true, bool arst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAdffe (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const arst_value, bool clk_polarity = true, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAldff (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_aload, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool aload_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAldffe (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_aload,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool en_polarity = true, bool aload_polarity = true, const std::string &src = "");
    RTLIL::Cell* addSdff (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const srst_value, bool clk_polarity = true, bool srst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addSdffe (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const srst_value, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addSdffce (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const srst_value, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDlatch (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAdlatch (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const arst_value, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDlatchsr (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");

    RTLIL::Cell* addBufGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addNotGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addAndGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addNandGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addOrGate     (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addNorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addXorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addXnorGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addAndnotGate (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addOrnotGate  (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addMuxGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addNmuxGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addAoi3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addOai3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addAoi4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const RTLIL::SigBit &sig_y, const std::string &src = "");
    RTLIL::Cell* addOai4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const RTLIL::SigBit &sig_y, const std::string &src = "");

    RTLIL::Cell* addSrGate     (RTLIL::IdString name, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
            const RTLIL::SigSpec &sig_q, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
    RTLIL::Cell* addFfGate     (RTLIL::IdString name, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const std::string &src = "");
    RTLIL::Cell* addDffGate    (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDffeGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDffsrGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
            RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDffsreGate (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
            RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAdffGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            bool arst_value = false, bool clk_polarity = true, bool arst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAdffeGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            bool arst_value = false, bool clk_polarity = true, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAldffGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_aload, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool aload_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAldffeGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_aload, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool en_polarity = true, bool aload_polarity = true, const std::string &src = "");
    RTLIL::Cell* addSdffGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            bool srst_value = false, bool clk_polarity = true, bool srst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addSdffeGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            bool srst_value = false, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addSdffceGate (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            bool srst_value = false, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDlatchGate (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, const std::string &src = "");
    RTLIL::Cell* addAdlatchGate(RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
            bool arst_value = false, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
    RTLIL::Cell* addDlatchsrGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
            RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");

    RTLIL::Cell* addAnyinit(RTLIL::IdString name, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const std::string &src = "");

    // The methods without the add* prefix create a cell and an output signal. They return the newly created output signal.

    RTLIL::SigSpec Not (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Pos (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Buf (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Neg (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");

    RTLIL::SigSpec And  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Or   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Xor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Xnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

    RTLIL::SigSpec ReduceAnd  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec ReduceOr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec ReduceXor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec ReduceXnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec ReduceBool (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");

    RTLIL::SigSpec Shl    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Shr    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Sshl   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Sshr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Shift  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Shiftx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

    RTLIL::SigSpec Lt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Le  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Eq  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Ne  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Eqx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Nex (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Ge  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Gt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

    RTLIL::SigSpec Add (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Sub (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Mul (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    // truncating division
    RTLIL::SigSpec Div (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    // truncating modulo
    RTLIL::SigSpec Mod (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec DivFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec ModFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec Pow (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool a_signed = false, bool b_signed = false, const std::string &src = "");

    RTLIL::SigSpec LogicNot (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec LogicAnd (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
    RTLIL::SigSpec LogicOr  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

    RTLIL::SigSpec Mux      (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const std::string &src = "");
    RTLIL::SigSpec Pmux     (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const std::string &src = "");
    RTLIL::SigSpec Bmux     (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const std::string &src = "");
    RTLIL::SigSpec Demux     (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const std::string &src = "");

    RTLIL::SigSpec Bweqx      (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const std::string &src = "");
    RTLIL::SigSpec Bwmux      (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const std::string &src = "");

    RTLIL::SigBit BufGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const std::string &src = "");
    RTLIL::SigBit NotGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const std::string &src = "");
    RTLIL::SigBit AndGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit NandGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit OrGate     (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit NorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit XorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit XnorGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit AndnotGate (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit OrnotGate  (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
    RTLIL::SigBit MuxGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const std::string &src = "");
    RTLIL::SigBit NmuxGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const std::string &src = "");
    RTLIL::SigBit Aoi3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const std::string &src = "");
    RTLIL::SigBit Oai3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const std::string &src = "");
    RTLIL::SigBit Aoi4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const std::string &src = "");
    RTLIL::SigBit Oai4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const std::string &src = "");

    RTLIL::SigSpec Anyconst  (RTLIL::IdString name, int width = 1, const std::string &src = "");
    RTLIL::SigSpec Anyseq    (RTLIL::IdString name, int width = 1, const std::string &src = "");
    RTLIL::SigSpec Allconst  (RTLIL::IdString name, int width = 1, const std::string &src = "");
    RTLIL::SigSpec Allseq    (RTLIL::IdString name, int width = 1, const std::string &src = "");
    RTLIL::SigSpec Initstate (RTLIL::IdString name, const std::string &src = "");

    RTLIL::SigSpec SetTag          (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_c, const std::string &src = "");
    RTLIL::Cell*   addSetTag       (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_c, const RTLIL::SigSpec &sig_y, const std::string &src = "");
    RTLIL::SigSpec GetTag          (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const std::string &src = "");
    RTLIL::Cell*   addOverwriteTag (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_c, const std::string &src = "");
    RTLIL::SigSpec OriginalTag     (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const std::string &src = "");
    RTLIL::SigSpec FutureFF        (RTLIL::IdString name, const RTLIL::SigSpec &sig_e, const std::string &src = "");

#ifdef WITH_PYTHON
    static std::map<unsigned int, RTLIL::Module*> *get_all_modules(void);
#endif
};

RTLIL::CELL

struct RTLIL::Cell : public RTLIL::AttrObject
{
    unsigned int hashidx_;
    unsigned int hash() const { return hashidx_; }

protected:
    // use module->addCell() and module->remove() to create or destroy cells
    friend struct RTLIL::Module;
    Cell();
    ~Cell();

public:
    // do not simply copy cells
    Cell(RTLIL::Cell &other) = delete;
    void operator=(RTLIL::Cell &other) = delete;

    RTLIL::Module *module;
    RTLIL::IdString name;
    RTLIL::IdString type;
    dict<RTLIL::IdString, RTLIL::SigSpec> connections_;
    dict<RTLIL::IdString, RTLIL::Const> parameters;

    // access cell ports
    bool hasPort(const RTLIL::IdString &portname) const;
    void unsetPort(const RTLIL::IdString &portname);
    void setPort(const RTLIL::IdString &portname, RTLIL::SigSpec signal);
    const RTLIL::SigSpec &getPort(const RTLIL::IdString &portname) const;
    const dict<RTLIL::IdString, RTLIL::SigSpec> &connections() const;

    // information about cell ports
    bool known() const;
    bool input(const RTLIL::IdString &portname) const;
    bool output(const RTLIL::IdString &portname) const;

    // access cell parameters
    bool hasParam(const RTLIL::IdString &paramname) const;
    void unsetParam(const RTLIL::IdString &paramname);
    void setParam(const RTLIL::IdString &paramname, RTLIL::Const value);
    const RTLIL::Const &getParam(const RTLIL::IdString &paramname) const;

    void sort();
    void check();
    void fixup_parameters(bool set_a_signed = false, bool set_b_signed = false);

    bool has_keep_attr() const {
        return get_bool_attribute(ID::keep) || (module && module->design && module->design->module(type) &&
                module->design->module(type)->get_bool_attribute(ID::keep));
    }

    template<typename T> void rewrite_sigspecs(T &functor);
    template<typename T> void rewrite_sigspecs2(T &functor);

#ifdef WITH_PYTHON
    static std::map<unsigned int, RTLIL::Cell*> *get_all_cells(void);
#endif

    bool has_memid() const;
    bool is_mem_cell() const;
};

RTLIL::Wire

struct RTLIL::Wire : public RTLIL::AttrObject
{
    unsigned int hashidx_;
    unsigned int hash() const { return hashidx_; }

protected:
    // use module->addWire() and module->remove() to create or destroy wires
    friend struct RTLIL::Module;
    Wire();
    ~Wire();

    friend struct RTLIL::Design;
    friend struct RTLIL::Cell;
    friend void RTLIL_BACKEND::dump_wire(std::ostream &f, std::string indent, const RTLIL::Wire *wire);
    RTLIL::Cell *driverCell_ = nullptr;
    RTLIL::IdString driverPort_;

public:
    // do not simply copy wires
    Wire(RTLIL::Wire &other) = delete;
    void operator=(RTLIL::Wire &other) = delete;

    RTLIL::Module *module;
    RTLIL::IdString name;
    int width, start_offset, port_id;
    bool port_input, port_output, upto, is_signed;

    RTLIL::Cell *driverCell() const    { log_assert(driverCell_); return driverCell_; };
    RTLIL::IdString driverPort() const { log_assert(driverCell_); return driverPort_; };

#ifdef WITH_PYTHON
    static std::map<unsigned int, RTLIL::Wire*> *get_all_wires(void);
#endif
};

四、核心代码功能
1.passes/opt
opt.cc主要调用如下功能：

1opt_expr

执行表达式优化，包括常量折叠和简单表达式重写。

2opt_merge

合并相似的逻辑单元

3opt_muxtree

优化多路复用器树。

4opt_reduce

简化逻辑表达式。

5opt_share

共享逻辑单元

opt_dff

优化触发器

7opt_clean

清理设计，移除不必要的元素。

passes/proc
proc.cc依次调用其他功能：

1proc_clean

清理设计，移除不必要的元素，如未使用的线网和模块。

2proc_rmdead

删除死代码，即那些不驱动任何输出的线网或模块，以简化设计

3proc_prune

4proc_init

初始化，为触发器（如 D 触发器）分配初始值，确保设计在复位后有确定的状态。

5proc_arst

处理异步复位信号，确保设计能够正确处理复位逻辑。

6proc_rom

处理只读存储器（ROM），将其转换为等效的逻辑或存储器结构。

7proc_mux

处理多路复用器，将条件语句转换为多路复用逻辑。

8proc_dlatch

处理锁存器，将设计中的锁存器转换为等效的逻辑结构。

9proc_dff

将过程（processes）中的触发器（flip-flops）提取出来并转换为 D 触发器单元的代码

10proc_memwr

处理存储器写入，优化存储器的写入操作，以提高效率和减少资源消耗。

11opt_expr

进行常量折叠和简单表达式重写

3.opt/opt_ffinv.cc

/*
 *  yosys -- Yosys Open SYnthesis Suite
 *
 *  Copyright (C) 2022  Marcelina Kościelnicka <mwk@0x04.net>
 *
 *  Permission to use, copy, modify, and/or distribute this software for any
 *  purpose with or without fee is hereby granted, provided that the above
 *  copyright notice and this permission notice appear in all copies.
 *
 *  THE SOFTWARE IS PROVIDED "AS IS" AND THE AUTHOR DISCLAIMS ALL WARRANTIES
 *  WITH REGARD TO THIS SOFTWARE INCLUDING ALL IMPLIED WARRANTIES OF
 *  MERCHANTABILITY AND FITNESS. IN NO EVENT SHALL THE AUTHOR BE LIABLE FOR
 *  ANY SPECIAL, DIRECT, INDIRECT, OR CONSEQUENTIAL DAMAGES OR ANY DAMAGES
 *  WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN AN
 *  ACTION OF CONTRACT, NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF
 *  OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE.
 *
 */

#include "kernel/yosys.h"
#include "kernel/sigtools.h"
#include "kernel/modtools.h"
#include "kernel/ffinit.h"
#include "kernel/ff.h"

USING_YOSYS_NAMESPACE
PRIVATE_NAMESPACE_BEGIN
//用于处理逻辑电路中的触发器（Flip-Flops, FFs）和逻辑门（如 LUTs 和 非门）的优化
struct OptFfInvWorker
{
    int count = 0;
    RTLIL::Module *module;
    ModIndex index;
    FfInitVals initvals;

    // Case 1:
    // - FF is driven by inverter
    // - ... which has no other users
    // - all users of FF are LUTs
    //如果触发器的 D 输入被一个没有其他使用者的非门驱动，并且所有使用该触发器的逻辑都是查找表（LUTs），则将非门推到触发器的另一边
    bool push_d_inv(FfData &ff) {
        //它检查触发器的宽度是否为1
        log_assert(ff.width == 1);
        //检查触发器的 D 输入是否是模块的输入
        if (index.query_is_input(ff.sig_d))
            return false;
        //检查触发器的 D 输入是否是模块的输出
        if (index.query_is_output(ff.sig_d))
            return false;
        //查询 D 输入连接到的所有端口。如果连接的端口数量不是2，函数返回 false
        auto d_ports = index.query_ports(ff.sig_d);
        if (d_ports.size() != 2)
            return false;
        Cell *d_inv = nullptr;
        //遍历 D 输入连接的端口，识别连接到非门（$not 或 $_NOT_）或查找表（$lut）。如果找到非门，将其存储在 d_inv 变量中。如果找到其他类型的单元，函数返回 false。
        for (auto &port: d_ports) {
            if (port.cell == ff.cell && port.port == ID::D)
                continue;
            if (port.port != ID::Y)
                return false;
            //识别连接到非门（$not 或 $_NOT_）
            if (port.cell->type.in(ID($not), ID($_NOT_))) {
                // OK
            }
            //识别连接到或查找表（$lut）
            else if (port.cell->type.in(ID($lut))) {
                if (port.cell->getParam(ID::WIDTH) != 1)
                    return false;
                if (port.cell->getParam(ID::LUT).as_int() != 1)
                    return false;
            } else {
                return false;
            }
            log_assert(d_inv == nullptr);
            d_inv = port.cell;
        }
        if (!d_inv) return false;
        //检查触发器的 Q 输出是否是模块的输出。如果是，函数返回 false
        if (index.query_is_output(ff.sig_q))
            return false;
        //查询 Q 输出连接到的所有端口。遍历这些端口，识别连接到非门或查找表的单元，并将它们存储在 q_luts 集合中
        auto q_ports = index.query_ports(ff.sig_q);
        pool<Cell *> q_luts;
        for (auto &port: q_ports) {
            if (port.cell == ff.cell && port.port == ID::Q)
                continue;
            if (port.cell == d_inv)
                return false;
            if (port.port != ID::A)
                return false;
            if (!port.cell->type.in(ID($not), ID($_NOT_), ID($lut)))
                return false;
            q_luts.insert(port.cell);
        }
        //翻转触发器的复位位
        ff.flip_rst_bits({0});
        //将触发器的 D 输入信号更新为非门的输入信号，直接扔掉反向器
        ff.sig_d = d_inv->getPort(ID::A);
        //遍历 q_luts 集合中的每个查找表（LUT），根据需要翻转 LUT 的掩码。
        //如果 LUT 的宽度为1 且新掩码为2，则将 LUT 的输出直接连接到触发器的 Q 输出，并从模块中移除 LUT。否则，更新 LUT 的掩码
        for (Cell *lut: q_luts) {
            if (lut->type == ID($lut)) {
                int flip_mask = 0;
                SigSpec sig_a = lut->getPort(ID::A);//输入
                for (int i = 0; i < GetSize(sig_a); i++) {
                    //判断lut和inv之间是否有连线
                    if (index.sigmap(sig_a[i]) == index.sigmap(ff.sig_q[0])) {
                        flip_mask |= 1 << i;
                    }
                }
                Const mask = lut->getParam(ID::LUT);
                Const new_mask;
                for (int j = 0; j < (1 << GetSize(sig_a)); j++) {
                    new_mask.bits().push_back(mask[j ^ flip_mask]);
                }
                if (GetSize(sig_a) == 1 && new_mask.as_int() == 2) {
                    module->connect(lut->getPort(ID::Y), ff.sig_q);
                    module->remove(lut);
                } else {
                    lut->setParam(ID::LUT, new_mask);
                }
            } else {
                // it was an inverter
                //将lut的Y输出口，连到inv的输出口
                module->connect(lut->getPort(ID::Y), ff.sig_q);
                //移除lut单元
                module->remove(lut);
            }
        }
        //使用 ff.emit() 重新生成触发器
        ff.emit();
        return true;
    }

    // Case 2:
    // - FF is driven by LUT
    // - ... which has no other users
    // - FF has one user
    // - ... which is an inverter
    //如果触发器的 Q 输出被一个没有其他使用者的查找表驱动，并且该查找表只有一个使用者（一个非门），则将非门推到触发器的另一边
    bool push_q_inv(FfData &ff) {
        if (index.query_is_input(ff.sig_d))
            return false;
        if (index.query_is_output(ff.sig_d))
            return false;

        Cell *d_lut = nullptr;
        auto d_ports = index.query_ports(ff.sig_d);
        if (d_ports.size() != 2)
            return false;
        for (auto &port: d_ports) {
            if (port.cell == ff.cell && port.port == ID::D)
                continue;
            if (port.port != ID::Y)
                return false;
            if (!port.cell->type.in(ID($not), ID($_NOT_), ID($lut)))
                return false;
            log_assert(d_lut == nullptr);
            d_lut = port.cell;
        }
        if (!d_lut) return false;

        if (index.query_is_output(ff.sig_q))
            return false;
        auto q_ports = index.query_ports(ff.sig_q);
        if (q_ports.size() != 2)
            return false;
        Cell *q_inv = nullptr;
        for (auto &port: q_ports) {
            if (port.cell == ff.cell && port.port == ID::Q)
                continue;
            if (port.cell == d_lut)
                return false;
            if (port.port != ID::A)
                return false;
            if (port.cell->type.in(ID($not), ID($_NOT_))) {
                // OK
            } else if (port.cell->type.in(ID($lut))) {
                if (port.cell->getParam(ID::WIDTH) != 1)
                    return false;
                if (port.cell->getParam(ID::LUT).as_int() != 1)
                    return false;
            } else {
                return false;
            }
            log_assert(q_inv == nullptr);
            q_inv = port.cell;
        }
        if (!q_inv) return false;

        ff.flip_rst_bits({0});
        ff.sig_q = q_inv->getPort(ID::Y);
        module->remove(q_inv);

        if (d_lut->type == ID($lut)) {
            Const mask = d_lut->getParam(ID::LUT);
            Const new_mask;
            for (int i = 0; i < GetSize(mask); i++) {
                if (mask[i] == State::S0)
                    new_mask.bits().push_back(State::S1);
                else
                    new_mask.bits().push_back(State::S0);
            }
            d_lut->setParam(ID::LUT, new_mask);
            if (d_lut->getParam(ID::WIDTH) == 1 && new_mask.as_int() == 2) {
                module->connect(ff.sig_d, d_lut->getPort(ID::A));
                module->remove(d_lut);
            }
        } else {
            // it was an inverter
            module->connect(ff.sig_d, d_lut->getPort(ID::A));
            module->remove(d_lut);
        }

        ff.emit();
        return true;
    }

    OptFfInvWorker(RTLIL::Module *module) :
        module(module), index(module), initvals(&index.sigmap, module)
    {
        log("Discovering LUTs.\n");

        std::vector<Cell *> ffs;

        for (Cell *cell : module->selected_cells())//所有cells
            //检查当前单元是否是内置的触发器类型，如果是，则将其添加到 ffs 向量中
            if (RTLIL::builtin_ff_cell_types().count(cell->type))
                ffs.push_back(cell);
        //遍历所有FF
        for (Cell *cell : ffs) {
            FfData ff(&initvals, cell);
            //果触发器有设置/复位（set/reset）功能，则跳过当前触发器
            if (ff.has_sr)
                continue;
            //如果触发器没有时钟信号，则跳过当前触发器
            if (!ff.has_clk)
                continue;
            //如果触发器有异步加载功能，则跳过当前触发器。
            if (ff.has_aload)
                continue;
            //如果触发器的宽度不是1（即不是单比特触发器），则跳过当前触发器。
            if (ff.width != 1)
                continue;

            //尝试将触发器的数据输入（D）端的反相器推入触发器内部，如果成功，则增加 count 计数器
            if (push_d_inv(ff)) {
                count++;
            } else if (push_q_inv(ff)) {
                count++;
            }
        }
    }
};

struct OptFfInvPass : public Pass {
    OptFfInvPass() : Pass("opt_ffinv", "push inverters through FFs")
    void help() override
    {
        //   |---v---|---v---|---v---|---v---|---v---|---v---|---v---|---v---|---v---|---v---|
        log("\n");
        log("    opt_ffinv [selection]\n");
        log("\n");
        //当 Inverters 可以合并到另一侧的 LUT 时，此通道将 inverters 推到 FF 的另一侧
        log("This pass pushes inverters to the other side of a FF when they can be merged\n");
        log("into LUTs on the other side.\n");
        log("\n");
    }
    //用于遍历设计中的模块并应用优化
    void execute(std::vector<std::string> args, RTLIL::Design *design) override
    {
        log_header(design, "Executing OPT_FFINV pass (push inverters through FFs).\n");

        size_t argidx;
        //命令参数个数
        for (argidx = 1; argidx < args.size(); argidx++)
        {
            break;
        }
        //处理额外的命令行参数。
        extra_args(args, argidx, design);

        int total_count = 0;
        for (auto module : design->selected_modules())
        {
            //对每个模块进行opt_ffinv处理
            OptFfInvWorker worker(module);
            //处理个数
            total_count += worker.count;
        }
        if (total_count)
            //设置一个布尔值，表明优化操作确实做了一些事情
            design->scratchpad_set_bool("opt.did_something", true);
        log("Pushed %d inverters.\n", total_count);
    }
} OptFfInvPass;

PRIVATE_NAMESPACE_END
五、新增功能插件
在使用yosys工具时，如果想新增一些自己的功能，应该怎么办呢？例如要新增一个优化功能，有两种思路，一种是在已有的源码文件中，找一个地方单独写这部分优化代码，在执行源码功能时，就会顺带执行该部分的优化代码。除此之外，还可以自己编写插件，将自己的功能包装成一个单独的工具，这个yosys里给留了具体实施的空间。

例如opt_expr就是一个用于优化的功能插件，自己可以写一个opt_inv.cc的插件，然后编写内容，如下：

#include "kernel/yosys.h"
#include "kernel/sigtools.h"
#include "kernel/modtools.h"

USING_YOSYS_NAMESPACE

struct MyOptPass : public Pass {
    //插件命令为opt_inv
    MyOptPass() : Pass("opt_inv", "my custom optimization pass")
    void execute(std::vector<std::string> args, RTLIL::Design *design) override {
        // 您的优化逻辑
    }
} MyOptPass;

————————————————

                        版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/ljjjjjjjjjjj/article/details/144077123

在 Yosys 中检测组合逻辑环（Combinational Loop）可以通过以下步骤实现。组合逻辑环通常指电路中存在无寄存器隔离的反馈路径，可能导致不可预测的振荡或亚稳态问题。以下是详细操作流程：

基本流程：使用 check 命令
Yosys 内置的 check 命令可以检测组合环，但需要先将设计转换为逻辑网表。
tcl复制
读取 RTL 文件（例如 Verilog）read_verilog design.v
转换为逻辑网表（综合并展开进程）synth -noabcproc; opt; clean# 检查组合环check -assert # 检测组合环和其他潜在问题
输出示例：

log复制


Checking module \top... Found combinational loop in logic: Signal: \a -> \b -> \c -> \aERROR: Found 1 combinational loops!


说明：check 命令会自动报告组合环路径，但可能需要结合其他步骤准确定位。
使用 show 命令可视化环路
通过生成电路图定位环路的具体路径。
tcl复制
读取并处理设计read_verilog design.v
hierarchy -checkproc; opt; clean# 生成逻辑图并导出为 .dot 文件show -prefix comb_loop -format dot# 使用 Graphviz 查看环路system "xdot comb_loop.dot"
说明：
oshow 命令生成电路的图形化表示（需要安装 Graphviz）。
o在生成的 .dot 文件中，反馈路径会以环路形式呈现。
详细分析：通过 lsg 命令生成逻辑结构图
Yosys 的 lsg（Logic Signal Graph）命令可以生成信号依赖图，帮助分析环路。
tcl复制
read_verilog design.vproc; opt; clean# 生成逻辑信号图lsg -output comb_loop.log
检查生成的日志文件!cat comb_loop.log | grep "loop"
输出示例：

log复制


Found loop: a -> b -> c -> a


说明：lsg 会列出所有信号依赖关系，从中筛选环路。
使用 Formal Verification 检测环路
通过形式化验证工具（如 SymbiYosys）强制检测组合环路。
步骤 1：创建验证脚本 comb_loop.sby
ini复制
[options]mode prove
[engines]smtbmc
[script]read_verilog -formal design.v
prep -top top_module
断言不存在组合环assert -no-loop
[files]design.v
步骤 2：运行验证
bash复制
sby -f comb_loop.sby
说明：若存在组合环，形式化引擎会返回反例路径。
组合环修复示例
假设检测到环路路径 a -> b -> c -> a，需修改 RTL 代码打破环路。
原始代码（存在环路）：
verilog复制
module top (input x, output y); wire a, b, c; assign a = x | c; assign b = a & ~c; assign c = b; assign y = c;endmodule
修复代码（插入寄存器）：
verilog复制
module top (input clk, input x, output reg y); wire a, b, c; reg c_reg; always @(posedge clk) begin c_reg <= b; // 插入寄存器打破环路 end assign a = x | c_reg; assign b = a & ~c_reg; assign c = b; assign y = c_reg;endmodule

进阶调试：自定义组合环检测脚本
编写 Tcl 脚本遍历所有信号依赖关系，手动检测环路。

read_verilog design.vproc;
opt;
clean
# 遍历所有信号
foreach net [lsort -unique [list_nets]]
{
  set drivers [get_drivers $net]
  set loads [get_loads $net]
  if {[llength $drivers] > 0 && [llength $loads] > 0}
  {
 puts "Signal: $net"
 puts "  Drivers: $drivers"
 puts "  Loads: $loads"
 # 检查驱动和负载是否形成环路
 if {[regexp $net $drivers] || [regexp $net $loads]}
 {
   puts "ERROR: Combinational loop detected on signal $net!"
   }
  }
}

常见问题解决
误报/漏报：check 命令可能因未综合完整逻辑而漏报，建议先运行 synth。
复杂环路：多级环路需通过 show 或 lsg 图形化分析。
工具依赖：可视化需安装 Graphviz，验证需 SymbiYosys。
通过上述方法，可以高效定位和修复 RTL 设计中的组合逻辑环问题。

读取 RTL 文件（例如 Verilog）read_verilog design.v

转换为逻辑网表（综合并展开进程）synth -noabcproc; opt; clean# 检查组合环check -assert # 检测组合环和其他潜在问题

读取并处理设计read_verilog design.v

检查生成的日志文件!cat comb_loop.log | grep "loop"

断言不存在组合环assert -no-loop

评论 (0)
